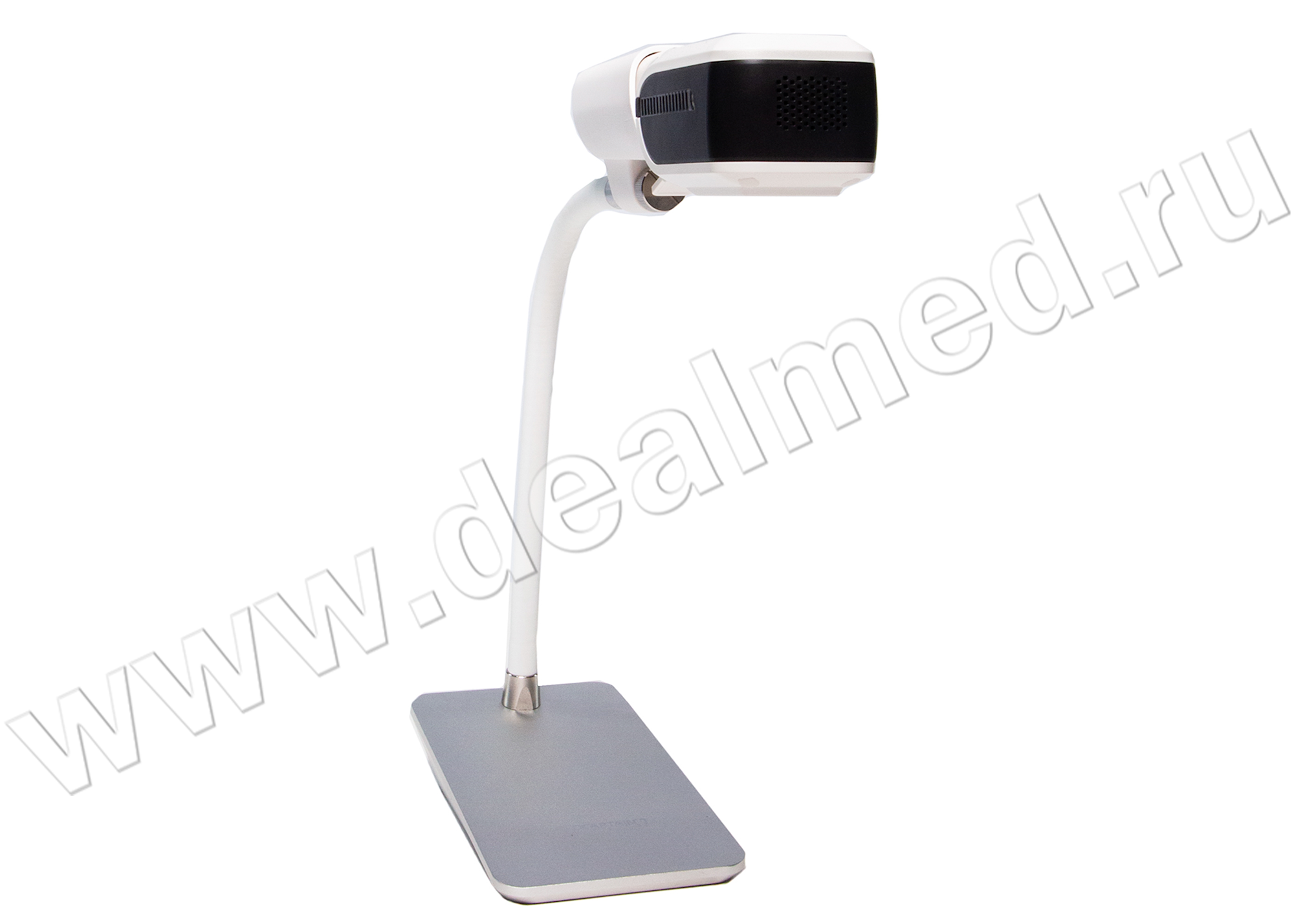

Венолокатор NAVI-60 с принадлежностями, настольная подставка, Medcaptain, Китай
 |
||||
|
 |
 |
 |
 |
Страна-производитель: Китай

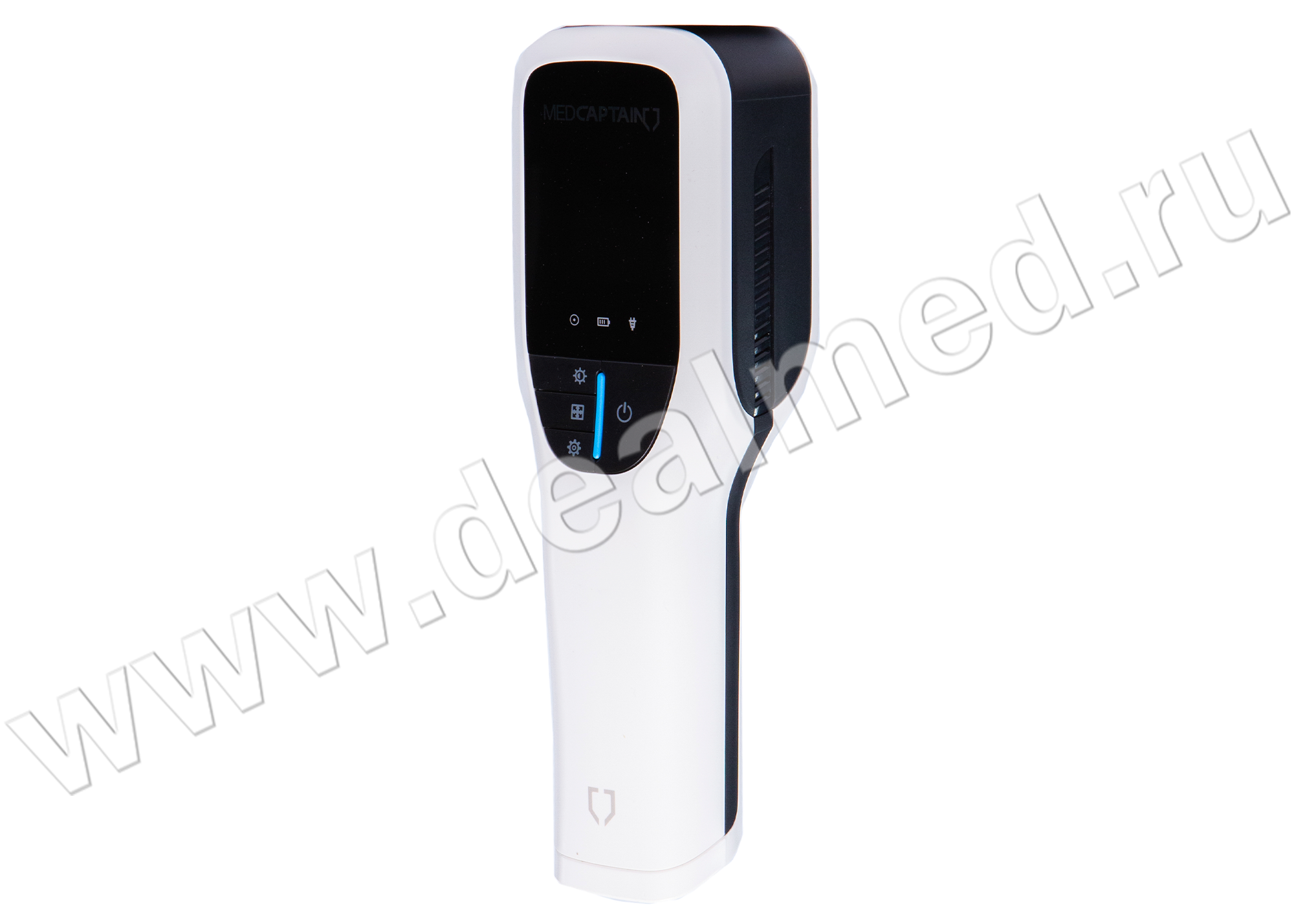

Визуализатор вен модели MedCaptain NAVI-60 представляет собой портативный прибор бесконтактного типа, предназначенный для выполнения качественной визуализации вен, проводимой в режиме реального времени.
Данное медицинское устройство дает врачу возможность хорошо видеть карту вен на поверхности кожи пациента, чтобы минимизировать риск осложнений в процессе введения иглы в вену.
Функциональные преимущества:
- Прибор для удобства медперсонала обеспечивает четкое отображение карты вен в режиме реального времени непосредственно на поверхности кожи.
- Модель отличается незначительными размерами, способна полноценно функционировать без подзарядки в течение 2,5 часа.
- Благодаря легкому весу данное изделие может эксплуатироваться без специального крепления.
- Легко обнаруживает вены на ногах, руках, лице.

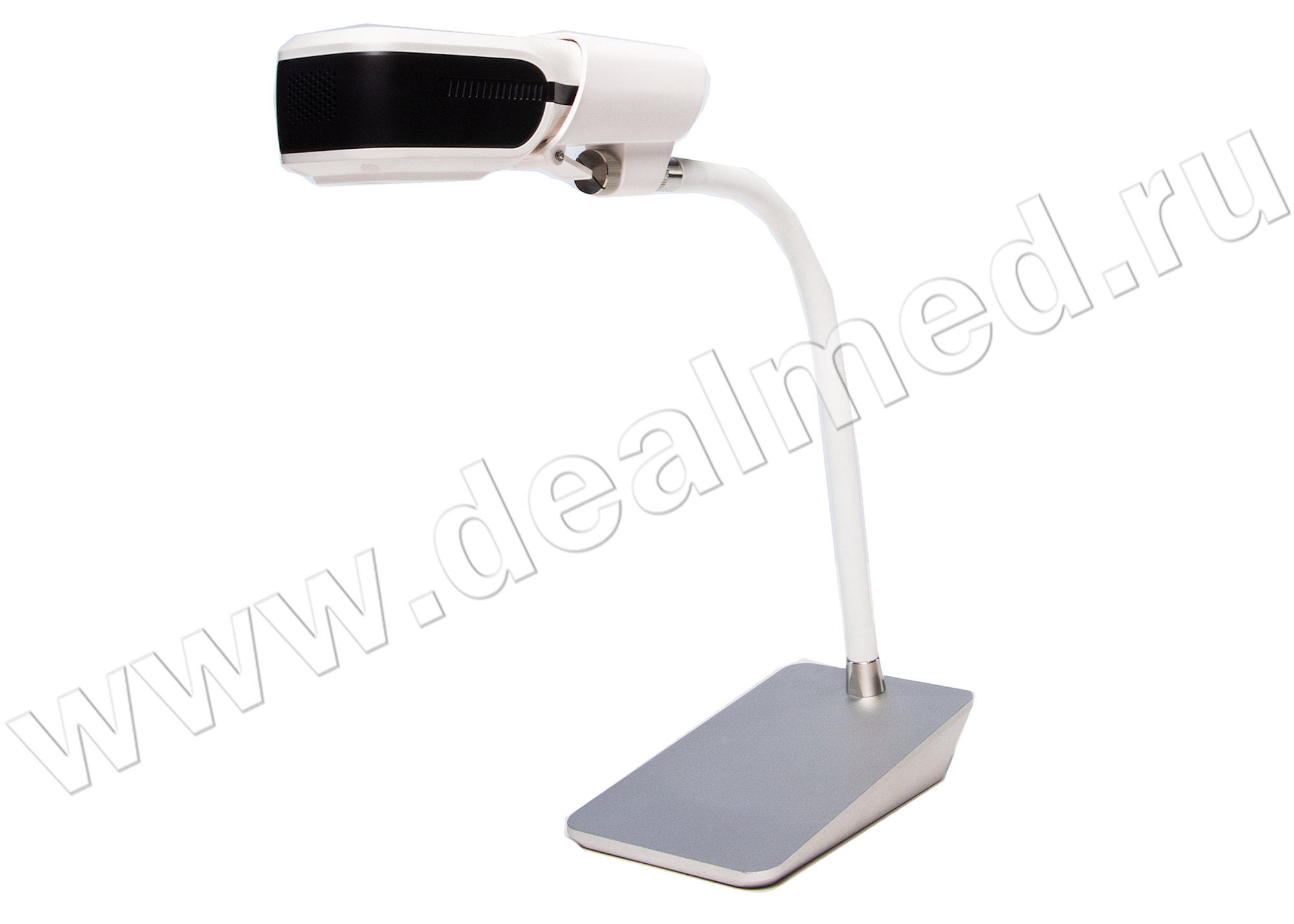

- Бесконтактное применение обеспечивается фиксацией прибора на настольной подставке или на мобильной стойке.
Особенности функционирования NAVI-60:
Портативность
Визуализатор вен NAVI-60 легко транспортировать (переносить), при этом он не требует контакта с пациентом. Если это необходимо для большего удобства, прибор можно закреплять на передвижной стойке или на настольной подставке.

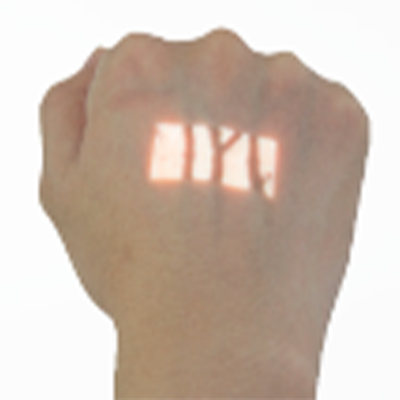

Индикатор глубины вен
При работе в указанном режиме следует навести удлиненную сторону красного креста в середине проекции с веной, которую надо найти. После этого на проекции рядом с веной должен загореться индикатор зеленого цвета, который указывает на глубину залегания вены.
Предусмотрены три варианта показателей глубины, в том числе:
- одна полоса зеленого света – указание на глубину в 0-2 мм (мелкая);
- две полосы зеленого света – указание на глубину в 2-4 мм (относительно мелкая);
- три полосы зеленого света – указание на глубину в 4-6 мм (глубокая).

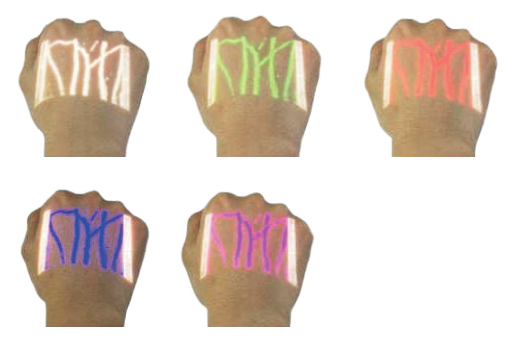

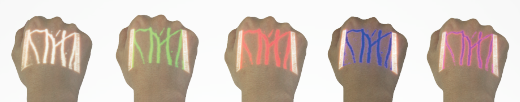

Режимы изображений
На выбор предлагаются семь режимов изображения. Пользователь может выбрать оптимальный вариант из следующего набора режимов – режим основной, режим зеленого света, режим красного света, режим синего света, режим светло-фиолетового света, режим инверсии цвета. Цвет вен и кожи в режиме инверсии инвертируется на проектируемом изображении.
Регулировка яркости
Можно подобрать оптимальный уровень яркости проецирования из четырех предустановленных вариантов, соответствующих различных условиям применения.
Регулировка размера
Предусмотрены три разных размера проецируемого изображения, предназначенные для адаптации данного аппарата под параметры разных групп пациентов, в том числе для детей и новорожденных:
 |
 |
 |
| Размер минимальный – 360*192 пикселей | Размер средний – 360*288 пикселей | Размер нормальный – 720*576 пикселей |

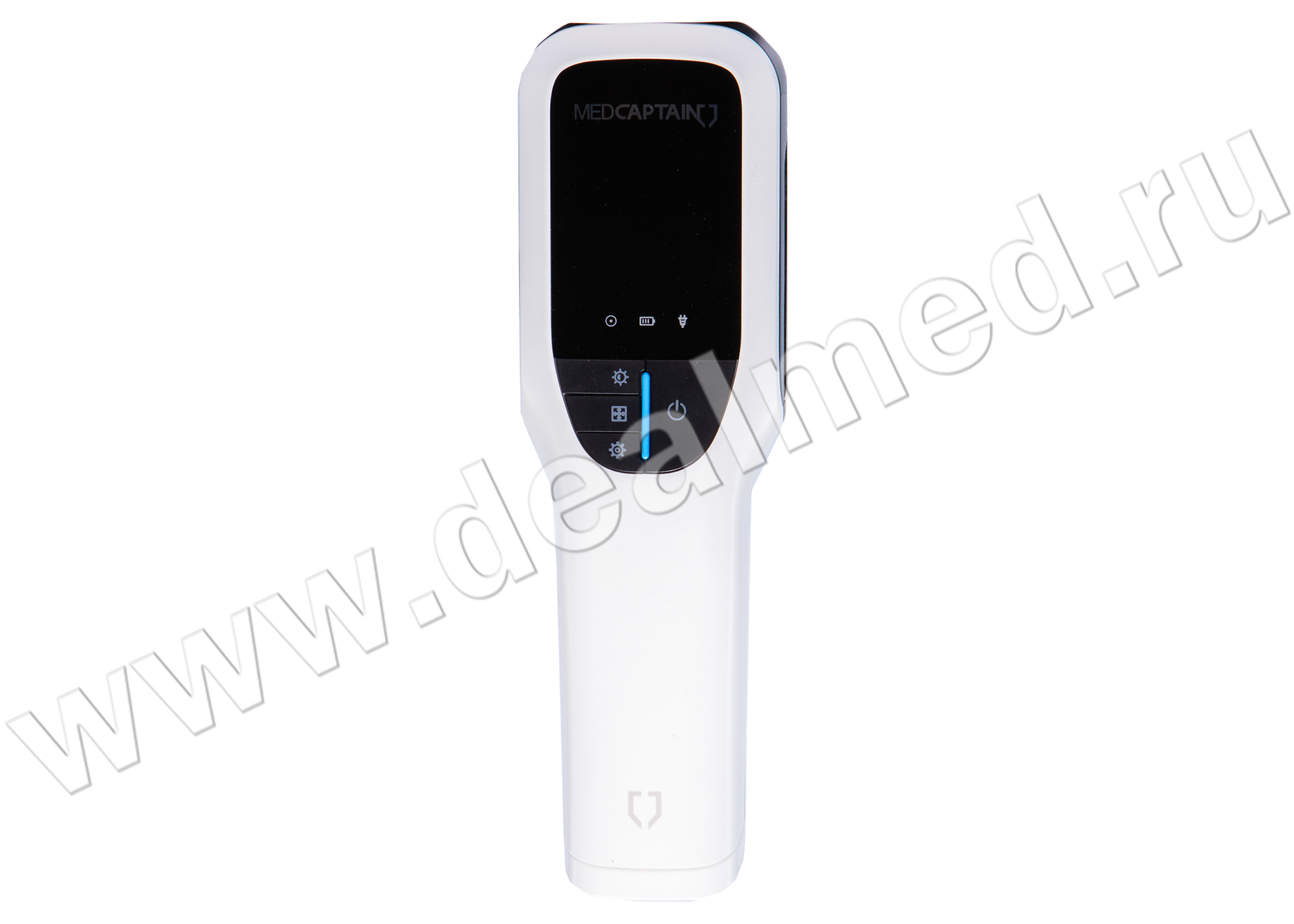

Рабочий дисплей
Благодаря наличию дисплея возможен быстрый просмотр текущих параметров – разрешение, выбранный цвет, заряд аккумулятора, уровень яркости.
Принцип работы
Функционирование визуализатора вен основано на поглощении кровью ближнего инфракрасного света (без излучения) и отражения его окружающими тканями.
Полученная таким образом информативная картина фиксируется и обрабатывается этим же устройством. В результате после выполнения серии цифровой обработки изображений, которая осуществляется с помощью чипа, прибор NAVI-60 формирует контурное изображение вен, проецируя его на поверхности кожи пациента.

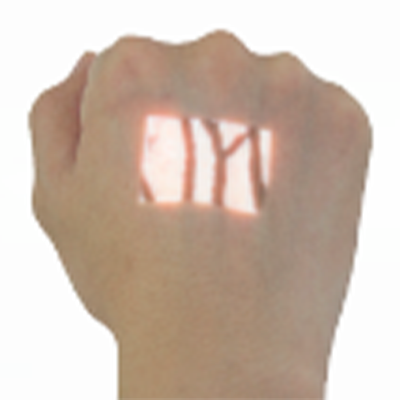

Стандартный режим
Режим инверсии
Сферы практического применения:
- Педиатрия. Благодаря NAVI-60 существенно облегчается процесс поиска вен у маленьких пациентов. Кроме того, данный прибор способен уменьшить опасения пациентов перед инъекциями.
- Сосудистая хирургия. Указанное устройство помогает медработникам в процессе выполнения процедуры склеротерапии, необходимой для лечения телеангиэктазии кожи и удаления вен.
- Онкология. С помощью MedCaptain NAVI-60 легко находятся нужные вены, что исключает последующие ошибочные проколы (повреждения) наружных тканей – даже у людей с истонченными венами, которые получают регулярные внутривенные вливания лекарственных средств.
- Лаборатория. С помощью NAVI-60 осуществляется быстрый доступ капельницы в лабораторных условиях, когда производится забор образцов крови.
- Косметология. Благодаря данной модели исключаются попадания в сосуды на лице при выполнении инъекций и прочих косметологических манипуляций.
Технические характеристики
| Разрешение, пикселей | 720х576 |
| Уровни яркости лампы, люмен | 13-25 (4 регулируемых уровня яркости) |
| Глубина проникновения, мм | 0-6, обнаружение, без верхнего предела |
| Лучшее расстояние изображения, мм | 210 ± 30 |
| Цвета | красный, зеленый, розовый, синий и белый, цвет вены и фона можно инвертировать |
| Размер дисплея | 3 уровня |
| Время работы от аккумулятора, час | не менее 2,5 |
| Время зарядки аккумулятора, час | не более 4 |
| Уровень зарядки | отображается на дисплее |
| Обнаружение глубины вен | да |
| Вес, г | 500 |
| Размер, мм | 224 (Ш) x 68 (В) x 64 (Г) |
