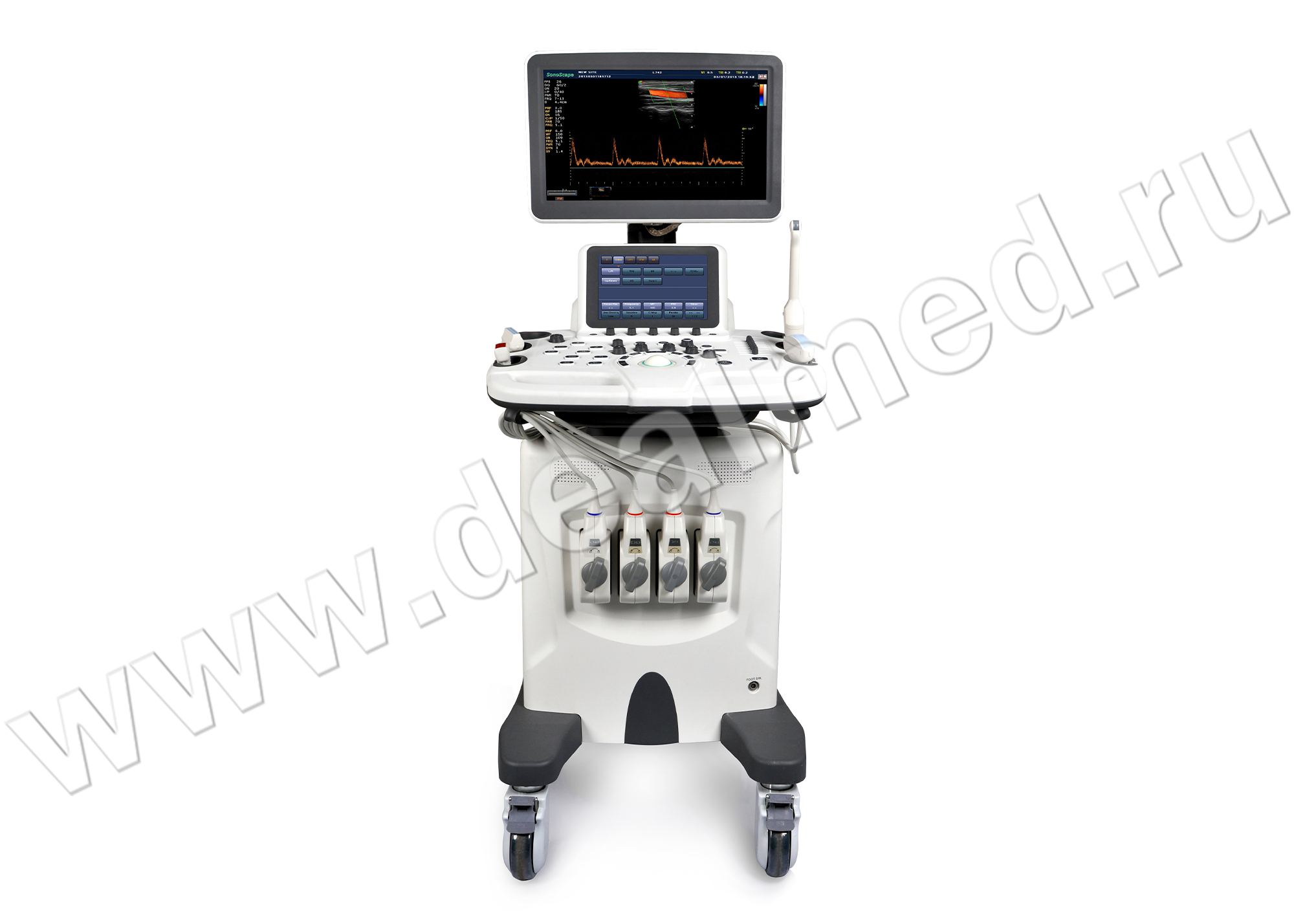

Ультразвуковой сканер S30 SonoScape, Китай

Медицинский диагностический аппарат модели SonoScape S30 представляет собой современный высокотехнологичный УЗИ-сканер высокого класса, оснащенный полным набором всех функций, необходимых для эффективных исследований, и обеспечивающий эталонное качество изображения, полученного с помощью ультразвукового излучения.

Сферы практического применения:

• обследование брюшной полости;
• акушерско-гинекологические исследования;
• урология;
• определение состояния щитовидной железы;
• обследование молочной железы;
• диагностика костно-мышечной системы;
• педиатрия;
• проведение процедур инвазивного типа;
• кардиология;
• исследование сосудов;
• исследования транскраниальные.

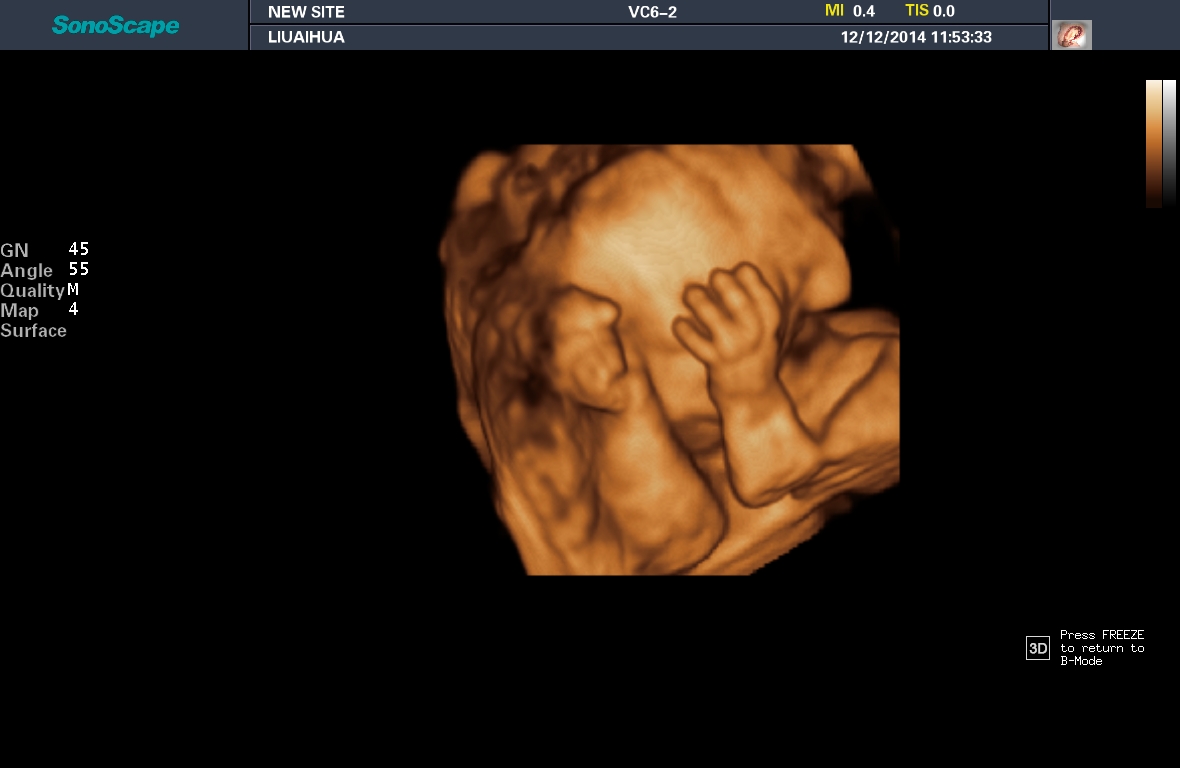

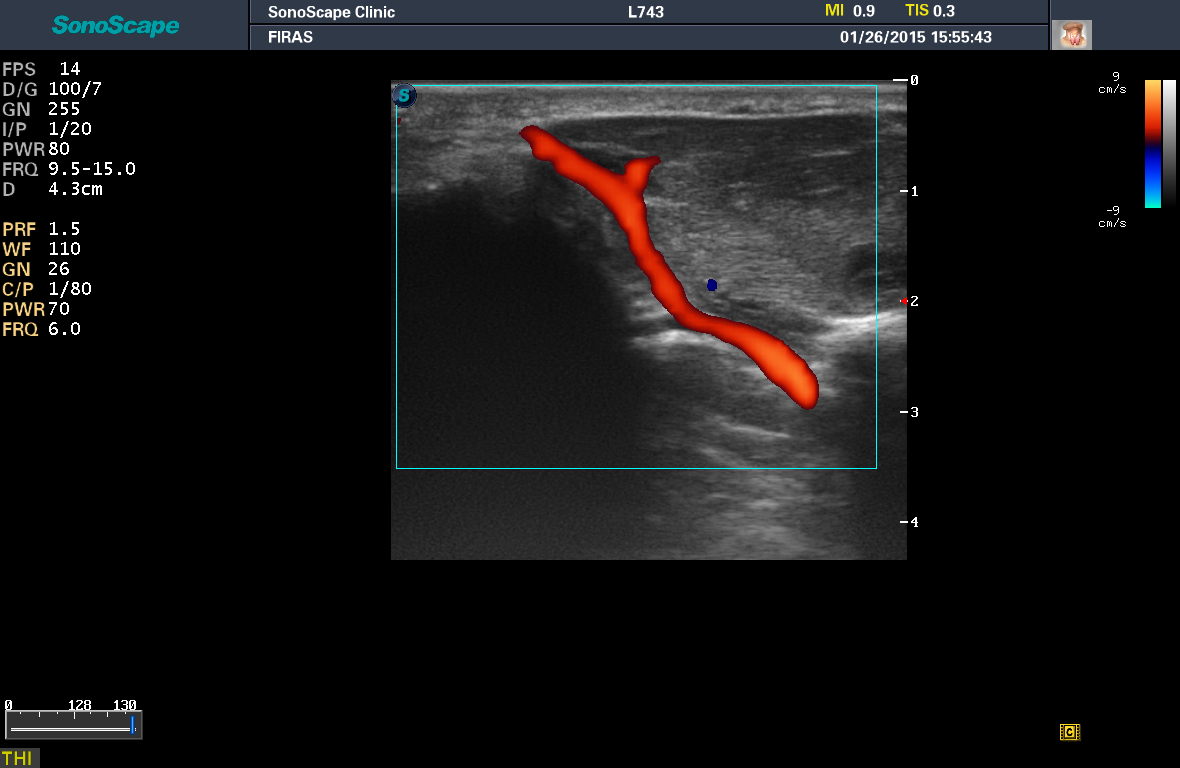

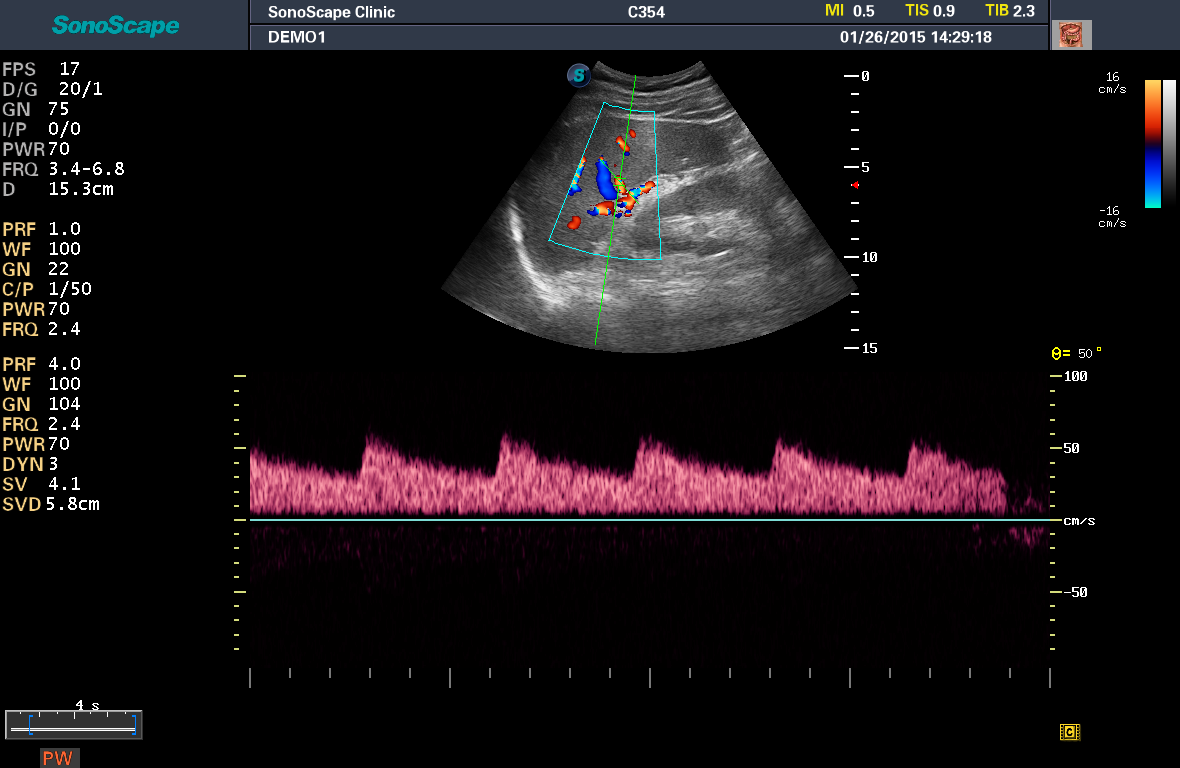

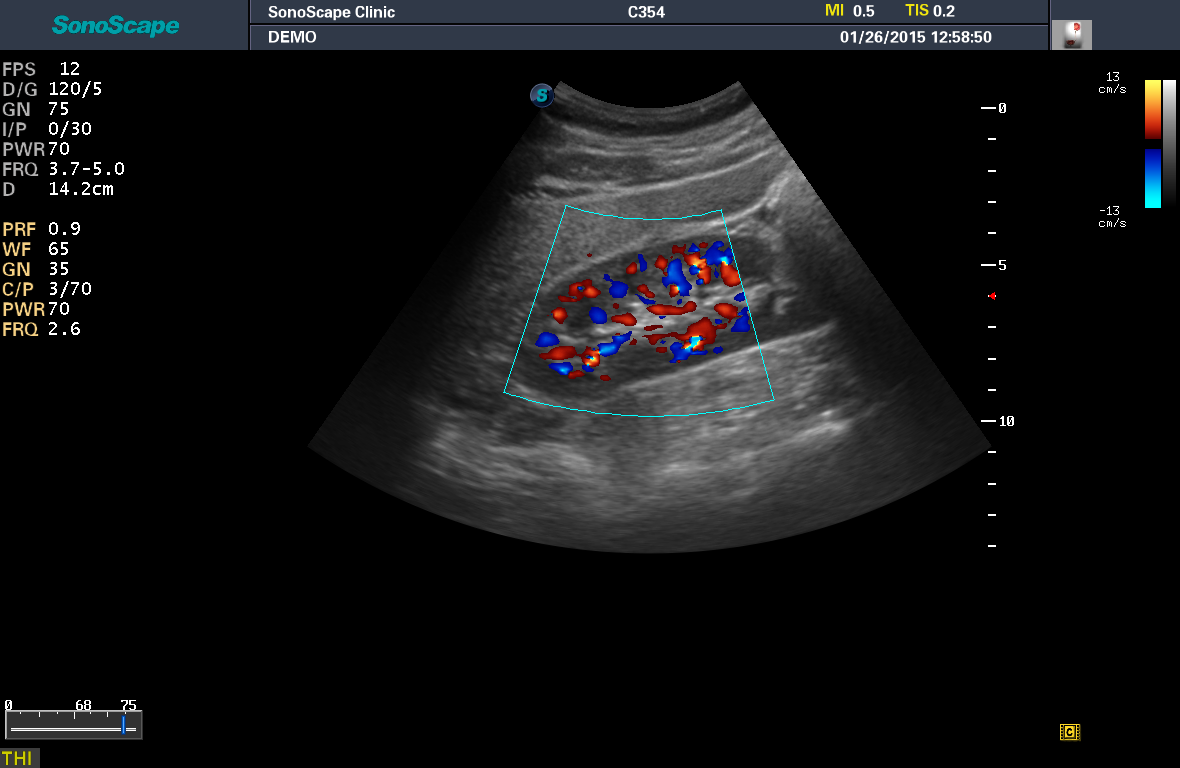

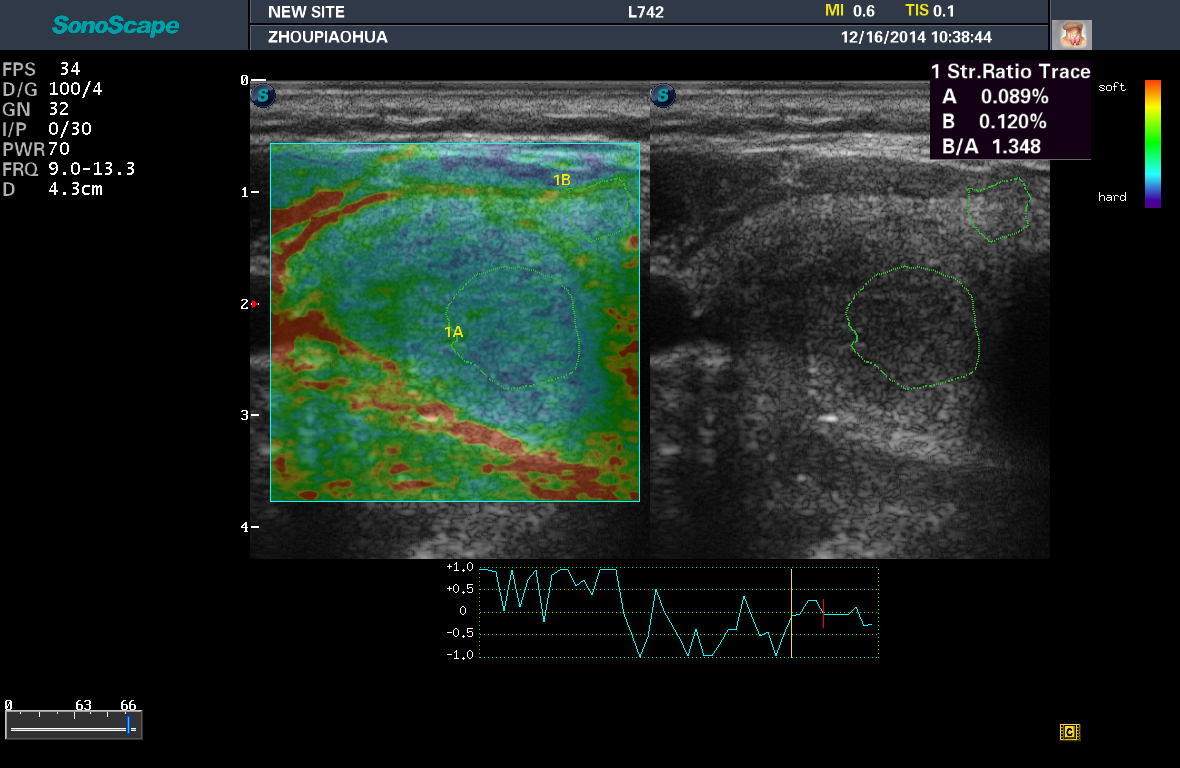

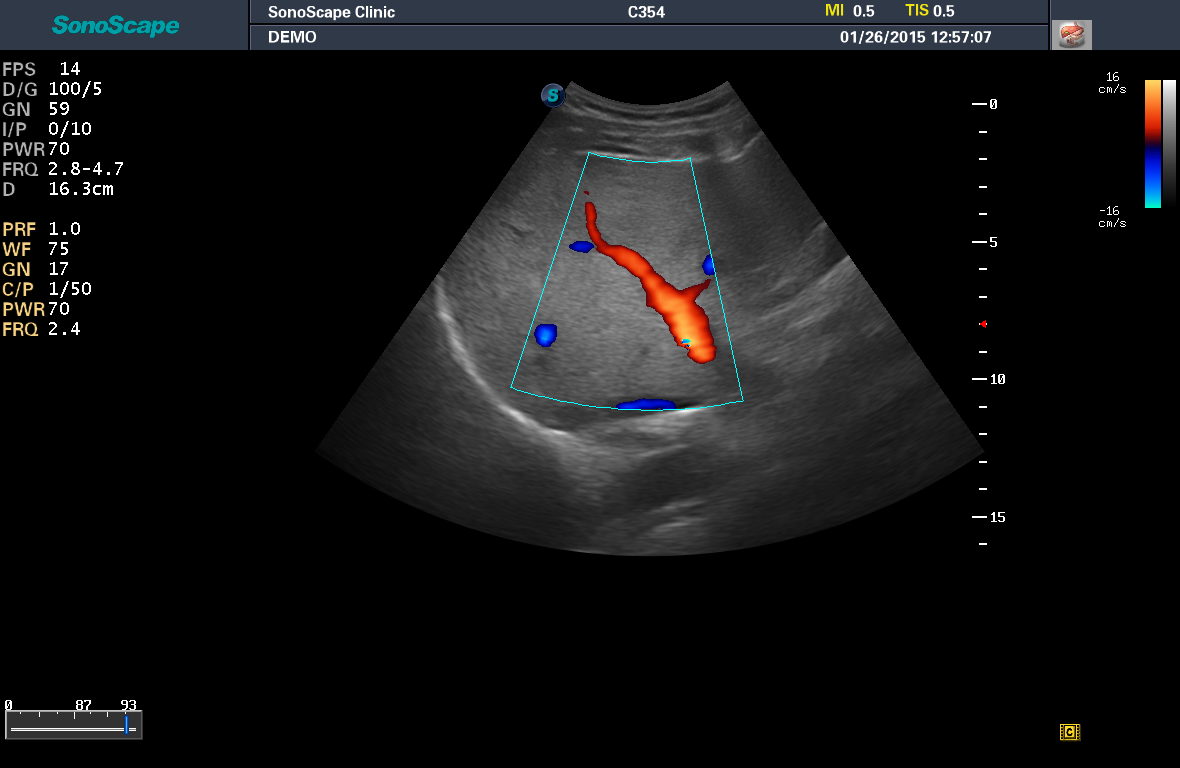

Галерея эхограмм УЗ аппарата Sonoscape S30

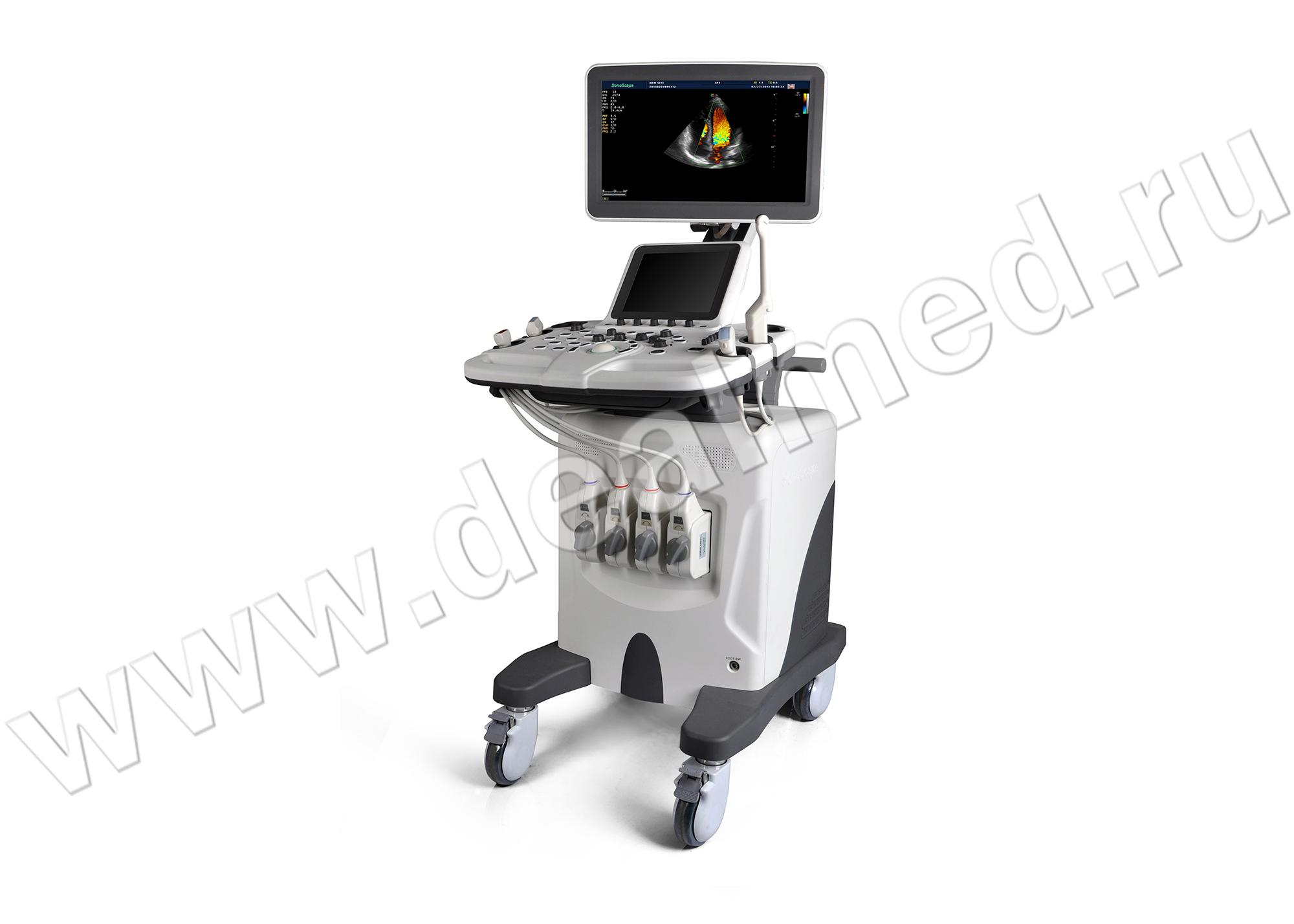

Для организации качественных диагностических процедур сканер оснащен крупногабаритным ЖК-монитором (размер диагонали – 18,5”), 4 активными портами (через них производится подключение датчиков), удобной панелью управления сенсорного типа (8”), а также системой механической регулировки управления перемещением по высоте.

Режимы сканирования:

• В, В/В, В/М, М, 4В; гармоника тканевая; навигация биопсийной иглы (с помощью биопсийных направляющих); улучшенная визуализация биопсийной иглы (посредством подсветки).
• Изменение масштаба получаемого изображения (в режиме реального времени и в режиме «стоп-кадр»).
• Режим допплера – энергетического, направленного энергетического, цветного, тканевого, импульсно-волнового, постоянно-волнового; HPRF – регистрация высокой скорости кровотока.
• Режимы дуплексный/триплексный.
• Раскачка ультразвукового луча (Compound Imaging).
• Сканирование трапецеидального типа на линейных датчиках.
• Трехмерная поверхностная реконструкция (FreeHand 3D).
• Трехмерная реконструкция в реальном времени (4D).
• Анатомический/цветной М-режимы; сканирование панорамного типа.
• Стресс-эхо (данный режим используется опционально).
• СоноЭластография с выполнением оценки на линейном/внутриполостном/конвексном датчиках (применяется опционально).
• Подавление спекл-шума (MicroScan).

Функциональные особенности цифровой рабочей станции:

• Станция оснащена жестким диском на 500 Гб, портом USB 2.0, носителем DVD-RW; используются технологии Ethernet и DICOM 3.0.
• С помощью рабочей станции выполняются точные расчеты для диагностических процедур в гинекологии, акушерстве, педиатрии, ангиологии, урологии, кардиологии. Также производятся исследования поверхностных абдоминальных органов, оценка состояния сердечно-сосудистой системы и головного мозга плода, формирование/вывод кривых роста плода. В автоматическом режиме осуществляется анализ толщины комплекса интима-медиа, в полуавтоматическом режиме – расчет фракции выброса методом дисков (по Симпсону) и расчет толщины воротникового пространства.
• Формирование/импорт отчетов с опцией добавления нужного изображения.
• Сопровождение базы данных пациентов с возможностью сохранения/поиска изображений (3D-образов, клипов) по разным полям базы.

Используемые датчики:

• 4-3С-A (1-6 MHz/R50 mm) – конвексный ультразвуковой, широкополосный;
• 4-L743 (4-15 MHz/46 mm) – высокочастотный линейный, ультразвуковой высокой плотности (192 элемента);
• 4-L752 (4-15 MHz/50 mm) – высокочастотный линейный, ультразвуковой сверхвысокой плотности (256 элементов; используется для диагностики поверхностных органов);
• 4-6V3 (4-11 MHz/R10 mm, 200D) – ультразвуковой высокой плотности, ректовагинальный микроконвексный (192 элемента);
• 4-2P1 (1-5 MHz, 90D) – ультразвуковой низкой частоты, фазированный, секторный;
• 4-5P1 (4-8 MHz, 90D) – ультразвуковой высокой частоты, фазированный, секторный;
• 4-С322 (2-5 MHz/R20 mm, 70D) – ультразвуковой низкой частоты, микроконвексный;
• 4-C613 (4-11 MHz/R14 mm, 90D) – ультразвуковой линейный (используется во время проведения операции);
• 4-BCL10-5 (4-9/4-11 MHz/60 mm, 200D) – ультразвуковой внутриполостной биплановый линейно-микроконвексного типа;
• 4-МРТЕЕ (4-8 MHz, 90D) – ультразвуковой транспищеводный (длина – 100 мм, толщина – 10 мм);
• 4-МРТЕЕ mini (4-8 MHz, 90D) – ультразвуковой транспищеводный, для обследования детей (длина – 70 мм, толщина – 7 мм);
• 4-LAP7 (5-15 MHz/38 mm) – ультразвуковой лапароскопического применения;
• 4-VC6-2 (2-6 MHz/R40, 70D) – ультразвуковой конвексный, объемный.

Модель S30 дополнительно комплектуется модулем для проведения исследований в режиме стресс-эхо, модулем для эластографии (с проведением количественной оценки), пункционным адаптером (для подключения датчиков 4-C322/4-L752/4-3C-A/4-L742/4-6V3/4-L743/4-C613/4-2P1/4-BCL10-5), ножным переключателем рабочих режимов УЗИ-сканера, монохромным термовидеопринтером и источником постоянного питания (с двойным преобразованием).
