Эхосинускоп для быстрой ультразвуковой диагностики носовых и лобных пазух Stern Sinuscope Compact, Россия
 |
||
|
 |
 |
 |
 |
 |
-
Москва: 1
Страна-производитель: Россия

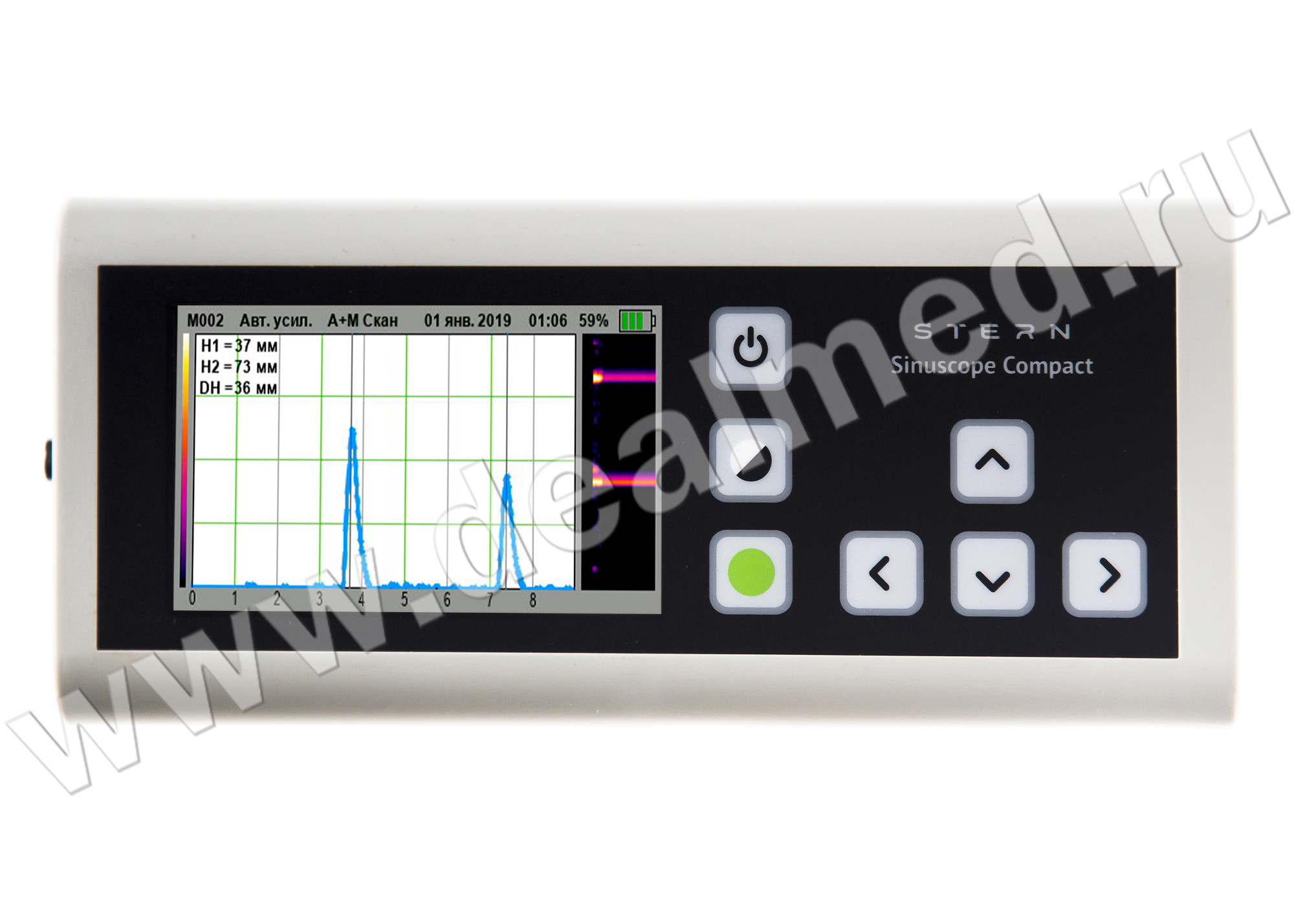

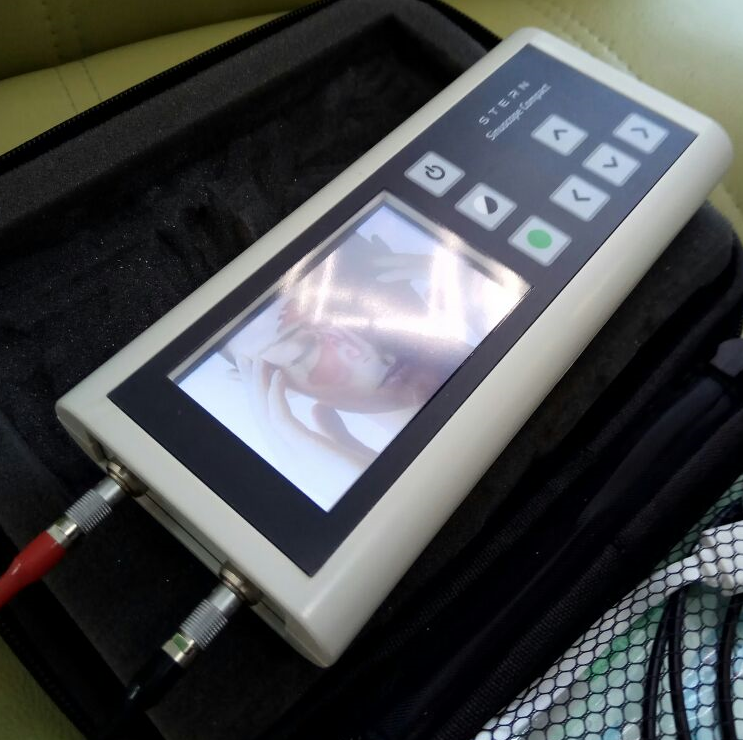

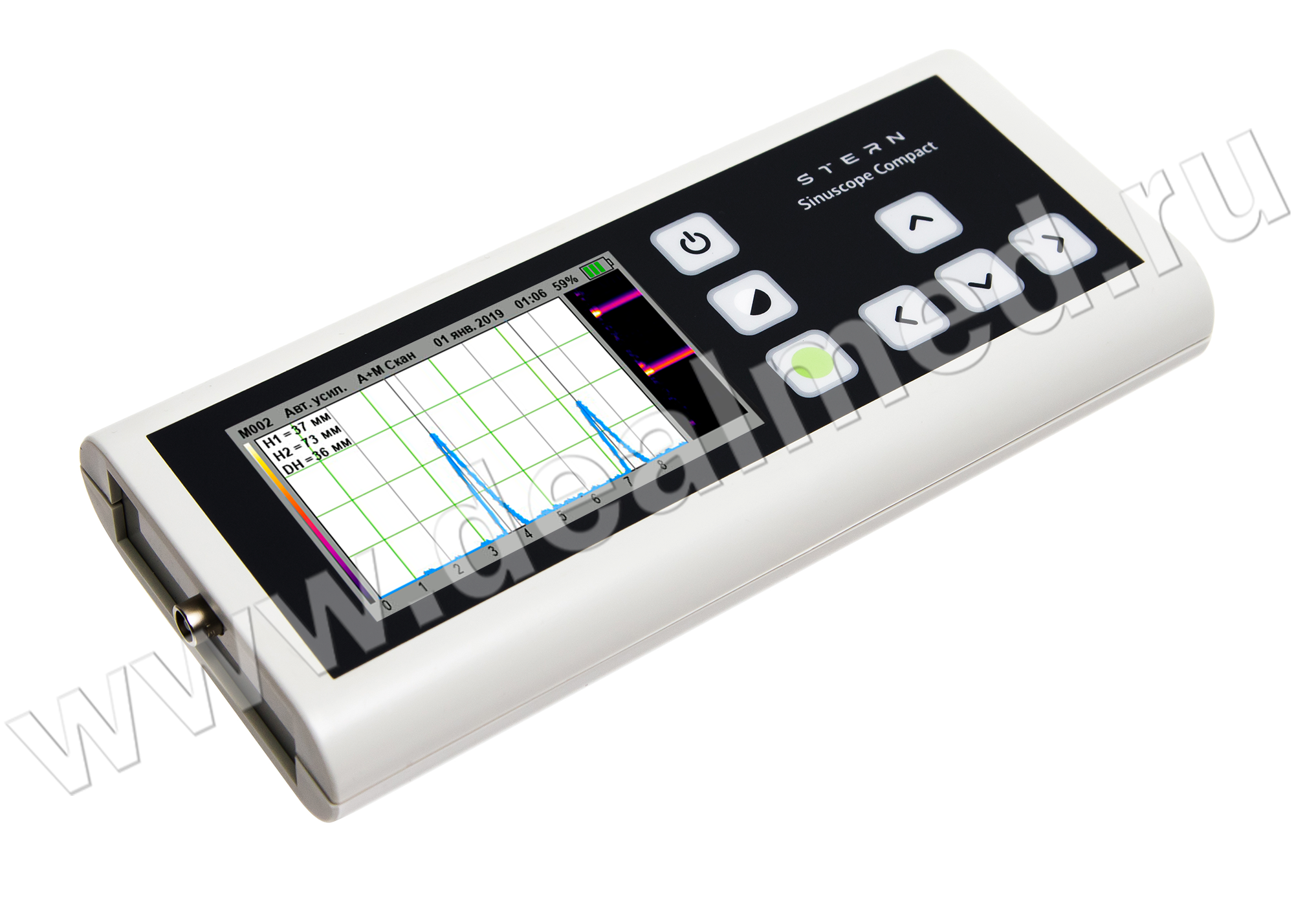

Эхосинускоп Sinuscope Compact является ультразвуковым медицинским оборудованием, принадлежит к классу А+B, используется для проведений исследований верхнечелюстных и лобных пазух носа с применением методики эхосинусоскопии. Данная методика дает возможность оперативно и с высокой точностью исследовать пазухи, определить, есть ли в них жидкости, измерить размеры пазух. Иногда эхосинусоскопия может помочь обнаружить полипы в пазухе.

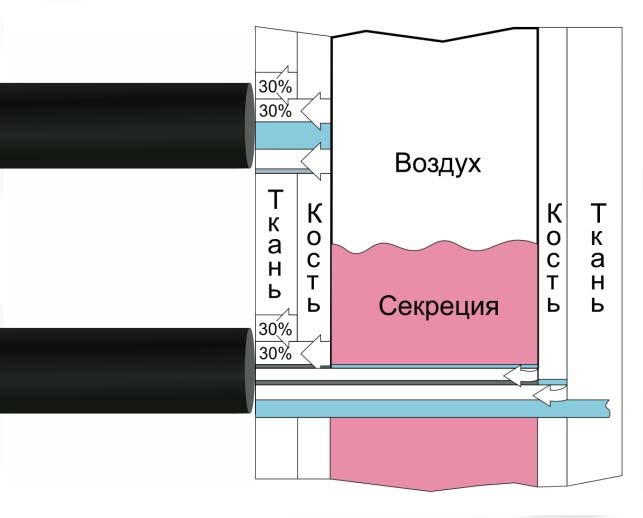

В аппарате применена методика исследования придаточных пазух ультразвуком. Данная методика основана на способности ультразвука отражаться на границе двух сред, имеющих разное акустическое сопротивление. С учетом вектора луча и позиции отражающей точки есть возможность найти, где расположены структуры, важные для пользователя. В процессе эхосинускопии наблюдаются эхосигналы, которые отражаются от границ «мягкая ткань/кость», «кость/воздух», «кость/содержимое пазухи», «содержимое пазухи/кость».
Коэффициент отражения ультразвука значительно отличается для разных границ раздела. На границе «кость/воздух ультразвук отражается полностью. На границе «кость/содержимое пазухи» ультразвук отражается частично, при этом часть энергии пересекает границу, далее происходит распространение в жидкости, к примеру, в гайморовой пазухе.
Процедура эхосинусоскопии рекомендуется Министерством здравоохранения к применению в качестве безопасного метода исследования, не вызывающего болезненных ощущений. Лучше всего эхосинусоскопия подходит для детей, беременных женщин и взрослых, если сравнивать с рентгеновскими лучами или КТ.
Некоторые примеры результатов на экране дисплея и их интерпретации
Невозможно привести универсальные примеры, которые подошли для всех пациентов, так как пазухи людей и условия измерений отличаются. Пазухи для одного и того же пациента редко бывают симметричны и одинаковы по размерам.
 |

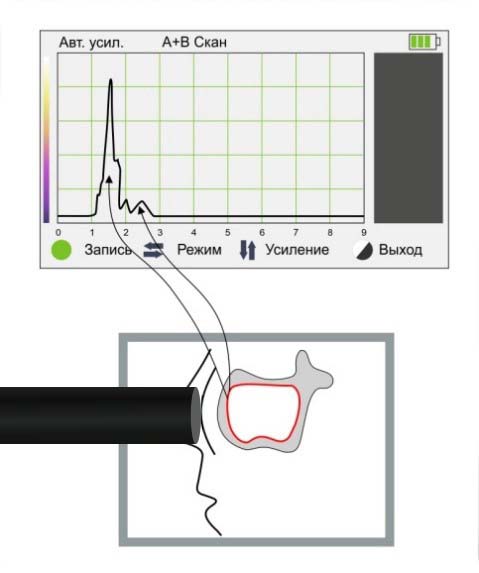

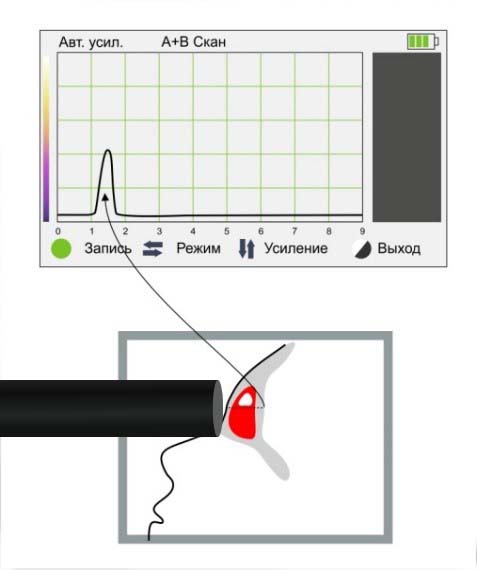

Нет индикации или индикации между 0 и 1,5 см. Отрицательный признак. |
 |

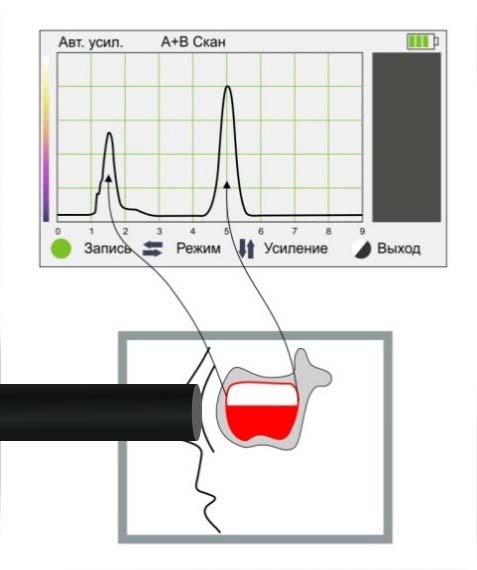

Жидкость в верхнечелюстной пазухе. Индикация между 3,5 и 6 см. Положительный признак. |
 |

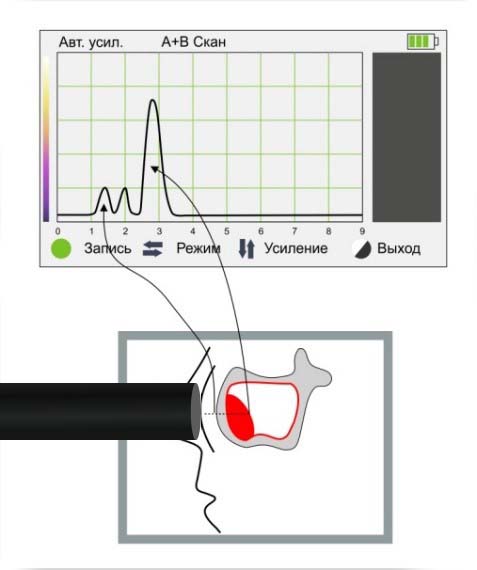

Киста или полип в верхнечелюстной пазухе. Индикация между 2 и 3 см. |
 |

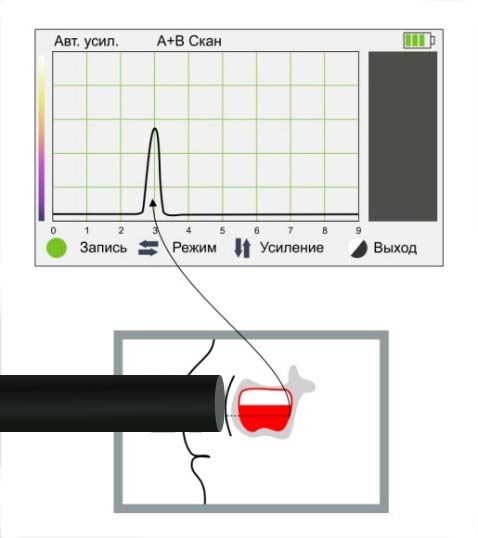

Жидкость в лобной пазухе. Индикация между 1 и 3 см. Положительный признак. |
 |
Жидкость в верхнечелюстной пазухе ребенка. Индикация между 2 и 4 см. Положительный признак. |
Технические характеристики
| Потребляемая мощность прибора | не более 2 ВА |
| Входное номинальное напряжение питания | 5 ± 10% В постоянного тока от кабеля «USB Type-C – USB» |
| Время непрерывной работы прибора от встроенной аккумуляторной батареи | не менее 8 часов |
| Емкость аккумуляторной батареи питания | 1300 мАч (с номинальным напряжением 3,7 В) |
| Динамический диапазон усиления сигнала УЗ Датчика (чувствительность) | не менее 40 дБ |
| Технические характеристики адаптера (зарядное устройство) | |
| Входное номинальное напряжение питания | 220/230 В ± 10% переменного тока с частотой 50 Гц. |
| Выходное номинальное напряжение питания | 5 ± 10% В постоянного тока |
| Максимальный выходной ток устройства | 1А |
Габариты и масса
| Габаритные размеры прибора в мм. (Длина×Ширина×Высота) | 172 мм×77 мм×25 мм ± 10 % |

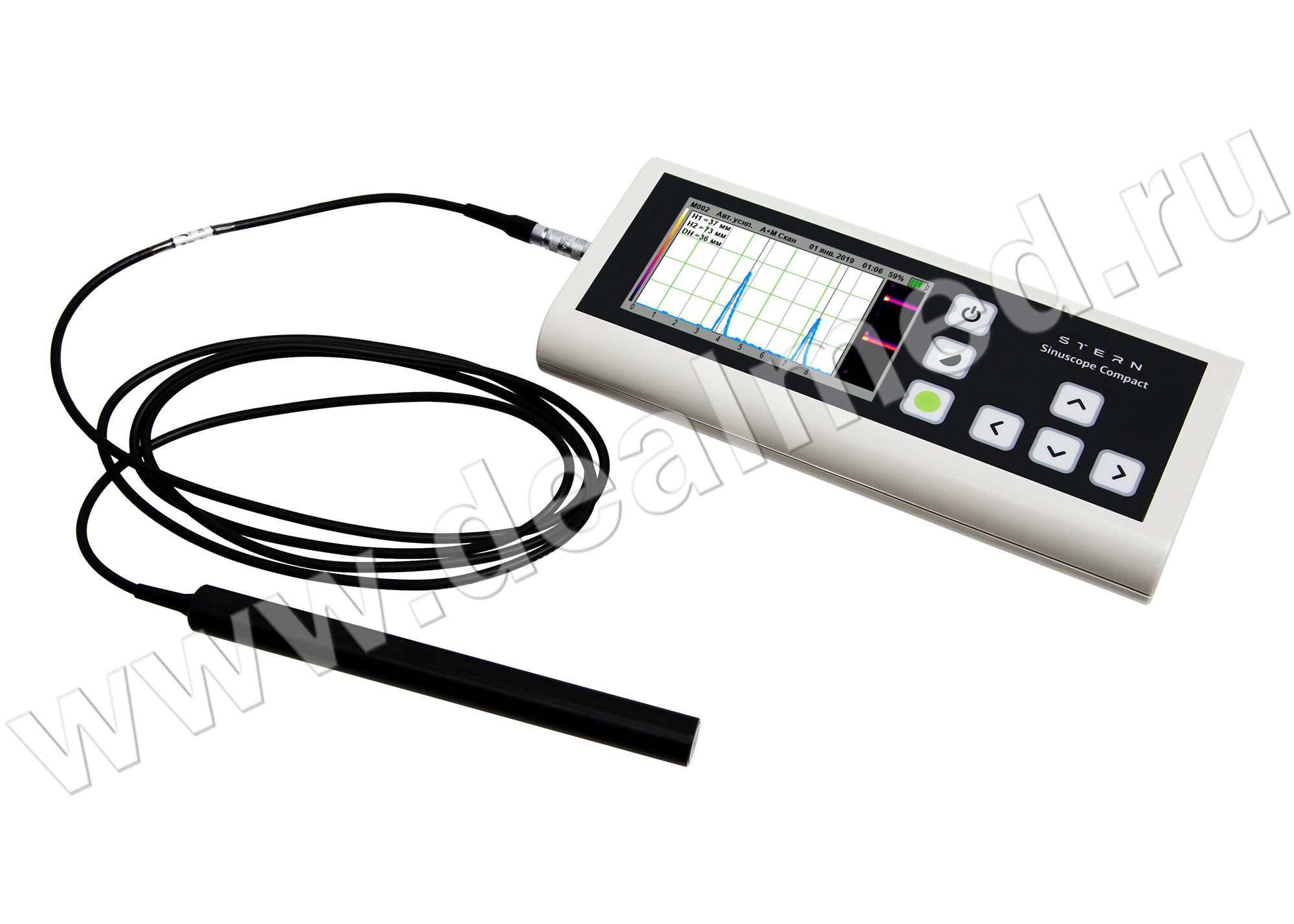

| Датчик ультразвуковой с соединительным кабелем | |
| Диаметр датчика | 10 мм |
| Длина датчика | 130 мм |
| Длина соединительного кабеля | 1500 мм |
| Устройство питания (адаптер для подключения к электросети) | |
| Длина адаптера | 66 мм |
| Ширина адаптера | 35 мм |
| Длина кабеля USB | 1030 мм |
| Масса «Stern Sinuscope Compact», кг | |
| Основной блок (1 шт.) | 0,250 кг |
| Датчик ультразвуковой с соединительным кабелем (1 шт.) | 0,065 кг |
| Устройство питания с кабелем USB | 0,035 кг |
