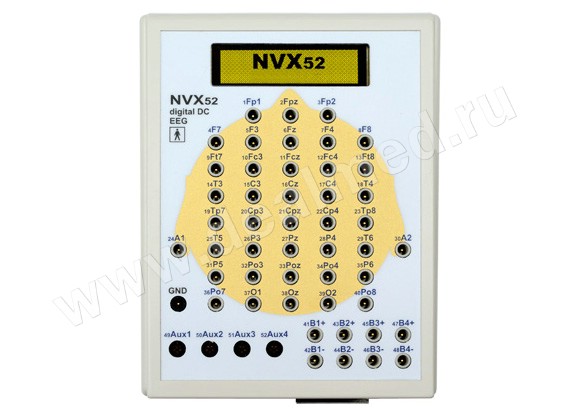

Аппаратно-программный комплекс энцефалографический «Нейровизор-БММ-52», Россия
Страна-производитель: Россия
Аппаратно-программный комплекс-энцефалограф модели «Нейровизор-БММ-52» – это высокотехнологичный медицинский анализатор-монитор, активно используемый в медицинской практике для выполнения регистрации биоэлектрических потенциалов активности головного мозга с анализом зависимости биопотенциалов от времени.
Приборы компьютерной серии «Нейровизор БММ» широко используются в диагностических целях в кабинетах функциональной диагностики клиник и поликлиник, в исследовательских центрах, в оздоровительных пунктах, в приемных/лечебных отделениях неврологических и многопрофильных стационаров.
Области практического применения
- функциональная диагностика;
- неврология;
- психиатрия;
- педиатрия;
- травматология;
- реаниматология.
Функциональное назначение
Данный электроэнцефалографический комплекс (ЭЭГ) осуществляет регистрацию (с последующим анализом) электрической активности головного мозга человека, способствует обнаружению нарушений в работе центральной нервной системы пациента.
Используется при обследованиях в неврологических/психиатрических отделениях, в госпиталях и поликлиниках, которые занимаются исследованиями мозговых процессов и центральной нервной системы.
Состав комплекта электроэнцефалографа:
Применяемое дополнительное оборудование:
- шлемы текстильные (MCScap);
- цельно-прессованные электроды съемного типа (Ag/AgCl);
- датчики биомедицинские (NeoSens).
Дополнительно предлагается: комплект оборудования для ЭЭГ системы:
- Компьютер не хуже Intel Core 2 Duo/4 Гб/500 Гб/DVD-RW/Монитор 22" TFT или ноутбук
- Черно-белый лазерный или цветной струйный принтер
- Приборный стол или кейс для переноски
Технические характеристики Нейровизор-БММ-52
ПОДДЕРЖИВАЕМЫЕ МЕТОДИКИ | |
Регистрация и анализ клинической ЭЭГ | наличие |
Регистрация и анализ длинно-латентных вызванных потенциалов | возможность (опция ДВП) |
Регистрация и анализ полиграфических сигналов от внешних датчиков | наличие |
РЕГИСТРАЦИЯ, ПОКАЗ И ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА ДАННЫХ | |
Число синхронно регистрируемых каналов ЭЭГ | 48 (47 при подключении канала ЭКГ) |
Число синхронно регистрируемых каналов биполярных датчиков, гальванически изолированных от каналов ЭЭГ | 4 |
Число синхронно регистрируемых каналов ЭКГ | 1 |
Количество цифровых TTL входов синхронизации со стимуляторами | 9 |
Количество цифровых TTL выходов синхронизации со стимуляторами | 1 |
Количество цифровых TTL выходов синхронизации со стимуляторами | 1 |
Индикатор на усилителе | графический OLED |
Стандартные схемы монтажей | наличие |
Возможность создания произвольных схем монтажей и выбор референтного канала (каналов) | наличие |
Возможность задания ЭЭГ/ЭКГ монополярных и биполярных каналов регистрации | наличие |
Входной динамический диапазон для каналов ЭЭГ | не менее ±400 мВ |
Входное сопротивление (на постоянном токе) для каналов ЭЭГ | более 100 Мом |
Собственный шум каналов в полосе частот 0,1-30 Гц для каналов ЭЭГ | не более 0.9 мкВ пик-пик (0.15 RMS) |
Тестовый сигнал для каналов ЭЭГ | меандр 200 мкВ (±1%), 1 Гц |
Входной динамический диапазон биполярного сигнала для каналов датчиков | 0 – 4 В |
Входное сопротивление (на постоянном токе) для каналов датчиков | более 20 Мом |
Собственный шум каналов в полосе частот 0,1-30 Гц для каналов датчиков | не более 15 мкВ пик-пик |
Питание датчиков | +5V (±5%). Ток до 15 мА на один датчик с электронным ограничением |
Аналого-цифровое преобразование | 24 бит, дельта-сигма модуляция 6-го порядка с 64 кратной переоцифровкой, индивидуальный преобразователь для каждого канала |
Частота отсчетов цифрового сигнала | 500, 2000 Гц |
Нижняя частота пропускания (по уровню -3дБ) | выбирается из ряда 0 (постоянный ток), 0.08, 0.16, 0.32, 0.53, 1.6, 5.3 Гц |
Частота отсчетов цифрового сигнала | 500, 2000 Гц |
Верхняя частота пропускания (по уровню -3дБ) | выбирается из ряда 500, 175, 150, 70, 30, 15 Гц |
Режекторный фильтр сетевой помехи | наличие, для помех на частотах 50, 60 Гц |
Скорость развертки на экране | выбирается из ряда 1.8 – 240 мм/сек |
Масштабирование сигнала на экране | выбирается из ряда 1 –700000 мкВ/мм |
Маркировка функциональных проб и артефактов | наличие |
Возможность отбора каналов для показа на экране | наличие |
Измерение амплитуд, интервалов и частот на экране | наличие |
Поиск участков записи, отмеченных маркерами, метками проб, артефактов, произвольных комментариев | наличие |
Управление фотостимулятором | в ручном режиме и сценарием |
Форматы данных для хранения записей | MDFX (Мицар) |
Форматы данных для экспорта записей | EDF, ASCII, EEG (Мицар), ASC, BIN |
Форматы данных для импорта записей | EDF, EEG |
Экспорт данных в программы BrainLoc 6.0 (дипольная локализация источников), LORETA (томография низкого разрешения), Neuro Guide | наличие |
Передача данных по локальной сети в реальном времени в приложения с поддержкой протокола Lab Streaming Layer (LSL) для Matlab, OpenViBE и др. программ | наличие |
Способность отображения ЭЭГ-сигнала на экране монитора при записи для обеспечения эффекта реальной «бумажной» записи | наличие |
Использование стандартных схем монтажа электродов и возможность создания и применения различных схем соединения активных электродов при вводе и в ходе визуального анализа | наличие |
Возможность определения электрофизиологических каналов в схеме монтажа, таких как ЭКГ, ЭМГ, ЭОГ и др. | наличие, на основе переопределения ЭЭГ каналов |
Выбор любого референтного электрода | наличие |
Просмотр записанной ЭЭГ без остановки записи в режиме «расщепления» экрана | наличие |
Оперативное управление изменением диапазона фильтров верхних и нижних частот, скоростью развертки и чувствительностью | наличие |
Автоматический поиск участков записи, отмеченных маркерами | наличие |
Ручное редактирование границ найденных артефактных фрагментов ЭЭГ | наличие |
Возможность исключения артефактных фрагментов из анализа ЭЭГ и из отображаемой ЭЭГ | наличие |
Автоматический режим отметки артефактов по порогу | наличие |
Автоматическая коррекция артефактов методом независимых компонент | наличие |
АНАЛИЗ СИГНАЛОВ | |
Картирование мгновенных распределений потенциалов, построение последовательности карт | наличие |
Произвольный выбор длины эпох анализа | наличие |
Расчет спектральных характеристик сигналов на основе быстрого преобразования Фурье с выбором типа сглаживающей функции и длины окна анализа | наличие |
Представления результатов спектрального анализа | карты, графики, гистограммы, таблицы |
Когерентный анализ | наличие |
Корреляционный анализ | наличие |
Периодометрический (индексный анализ) | наличие |
Автоматизированный генератор заключений в редакциях Е.А. Жирмунской, Г.А. Щекутьева и М.В. Александрова | наличие |
Сохранение записей обследования в базе данных, их просмотр, удаление, редактирование, составление заключения | наличие |
Прикрепления внешних файлов к обследованию в базе данных | наличие |
Составление произвольного текстового заключения | наличие |
Печать сигналов и результатов обработки и анализа | наличие |
КОМПЛЕКТАЦИЯ | |
Компьютерный усилитель ЭЭГ на стойке с USB-кабелем | наличие |
Фотостимулятор светодиодный на стойке с USB-кабелем и кабелем синхронизации | наличие |
Комплект ЭЭГ электродов со шлемами | наличие |
CD диск или флеш накопитель с программным обеспечением | наличие |
USB-ключ для активации функций программы | наличие |
Эксплуатационная документация | наличие |
КОМПЛЕКТ ЭЭГ ЭЛЕКТРОДОВ СО ШЛЕМАМИ MCSCAP | |
Тип электродного сенсора | Ag/AgCl цельнопрессованный |
Количество электродов | 52 |
Количество ушных адаптеров | 2 |
Текстильный шлем MCScap23 для съемных электродов (размер 48-54 см) | наличие |
Текстильный шлем MCScap23 для съемных электродов (размер 54-64 см) | наличие |
Электропроводящий гель и шприц для геля с тупой иглой | наличие |
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ | |
Управление и электропитание | по USB +5 В, 450 мА макс |
Безопасность | согласно ГОСТ Р 50267.0, ГОСТ Р 50267.26 |
