Электрокардиограф BTL-8 Smart, BTL, Великобритания
 |
||
|
 |
 |
Страна-производитель: Великобритания

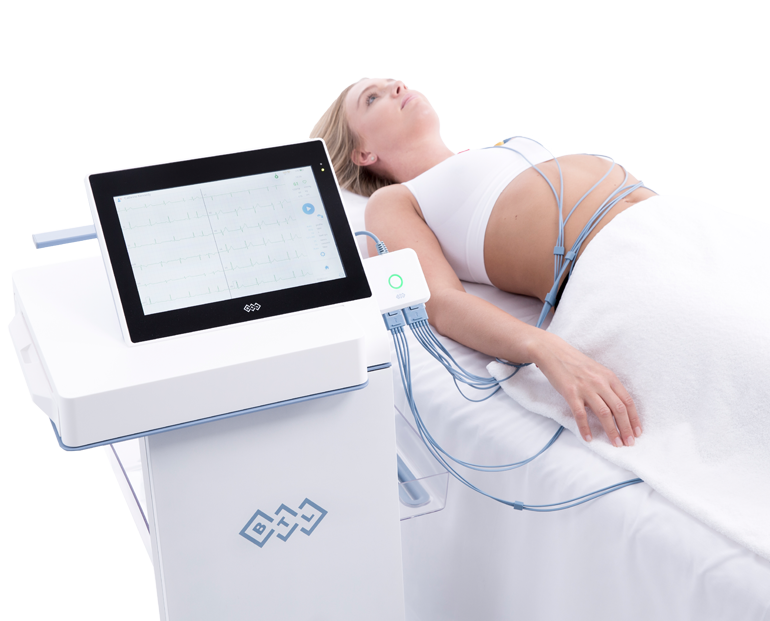

Электрокардиограф BTL-8 Smart сочетает компактность, портативность и широкие функциональные возможности. Эта модель идеально подходит для использования как в стационарных, так и в мобильных условиях. Устройство применяется кардиологами, терапевтами, педиатрами и другими специалистами в медицинских учреждениях, отделениях неотложной помощи и при выездных обследованиях. BTL-8 Smart оснащён функциями анализа и диагностики ЭКГ с использованием искусственного интеллекта, что значительно повышает точность исследований.
BTL-8 Smart предлагает интуитивно понятный интерфейс, память на 3249 исследований и поддержку Wi-Fi (2,4 и 5 ГГц). Устройство совместимо с термобумагой форматов A4 и Letter, лоток вмещает до 150 листов. Звуковая и светодиодная индикация разряда батареи, удобный сенсорный экран и компактный размер делают его идеальным выбором для амбулаторных условий и выездных обследований.
Высокая скорость работыМгновенная автоматическая обработка данных исследования или отчета ЭКГ с возможностью моментальной печати в любое время. Аппарат BTL 8 позволяет значительно сократить время на проведение обследований. |
 |
 |
Диагностика с поддержкой искусственного интеллектаBTL 8 ЭКГ обеспечивает более точную автоматическую интерпретацию результатов благодаря алгоритмам ИИ, обученным на десятках тысяч медицинских данных. |
Выдающаяся автономностьBTL 8 ЭКГ способен напечатать свыше 900 отчетов без подзарядки и хранить информацию о более чем 3500 исследованиях. |
 |
Основные особенности

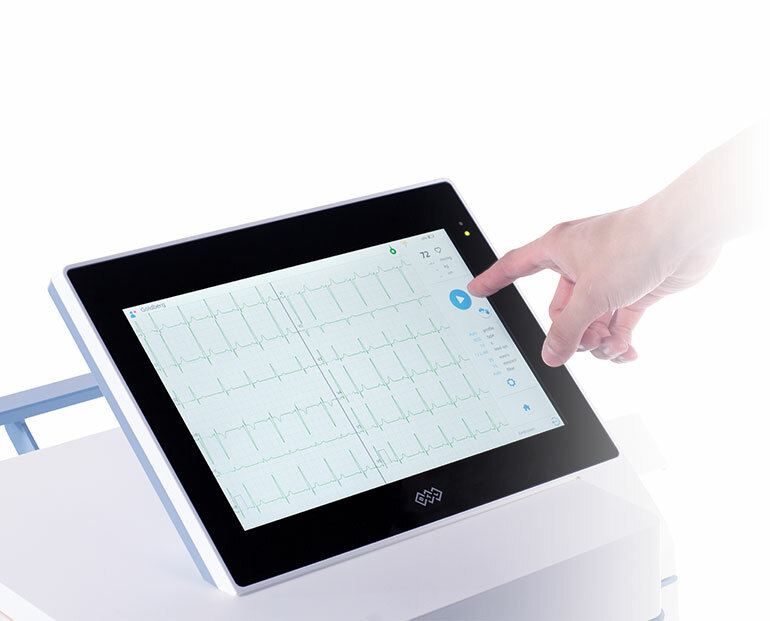

- Компактный и лёгкий дизайн с цветным сенсорным экраном 12,1″.
- Одновременная регистрация 12 отведений и дополнительных отведений по Кабреру и Эйнтховену.

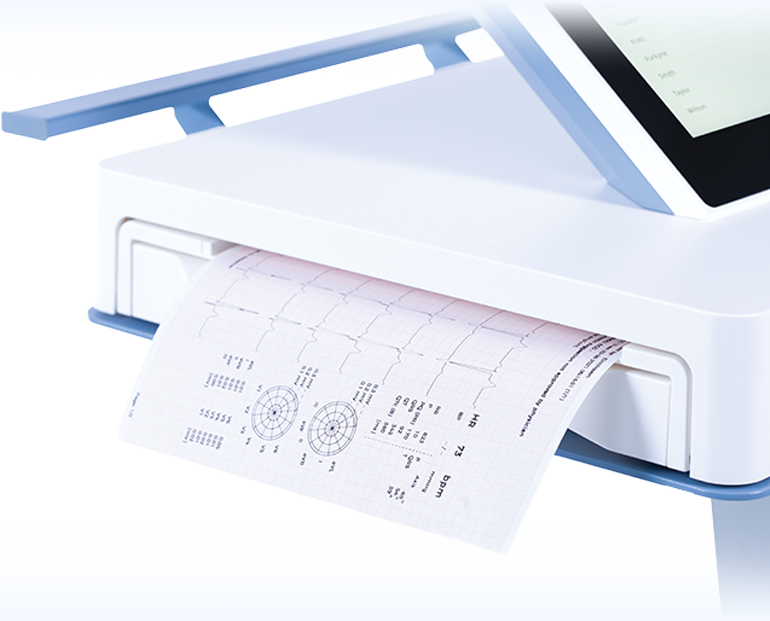

- Печать ЭКГ-результатов с высоким качеством.
- Автономная работа до 7,5 часов благодаря встроенному аккумулятору.
- Искусственный интеллект для анализа ритмов сердца и обнаружения аритмий.
- Фильтры для устранения шумов и повышения точности измерений.
- Создание индивидуальных профилей пользователей и настройка ролей.
- Подключение к системе BTL CardioPoint для управления данными пациентов.
Технические характеристики
| Общие характеристики устройства | |
| Размер экрана и разрешение | 7" 1024x600 |
| Диагностика через Экран | Нет |
| Габаритный размер (ДхШхВ) | 225 х 234 х 77 мм±5 мм |
| Вес устройства без бумаги внутри | 1,7 кг±0,5 кг |
| Время установления рабочего режима | Не более 60 сек. |
| Клавиатура | Сенсорная панель, внешний USB |
| Индикация разряда батареи | Звуковая сигнализация и светодиодная индикация |
| Тип термобумаги | |
| Бумага | Z-образная перфорированная модифицированная термобумага формата A4 |
| Размеры бумаги | |
| Длина | 280 мм |
| Ширина | 210 мм |
| Обнаружение бумаги | да |
| Тип принтера | Термографический |
| Разрешение принтера | Горизонтальное 40 точек/мм Вертикальное 8 точек/мм |
| Скорость подачи бумаги (мм/с) | 5, 10, 12.5, 25, 50 |
| Чувствительность (мм/мВ) | 2.5, 5, 10, 20 |
| Количество отведений | 12 |
| Количество каналов | 12 |
| Количество отображаемых отведений | 6/12 |
| Снимаемые отведения | I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6 |
| Набор электродов | R, L, F, N, C1, C2, C3, C4, C5, C6 или/и RA, LA, LL, RL, V1, V2, V3, V4, V5, V6 |
| Обнаружение отсоединения отведения | Да, L, F, C1, C2, C3, C4, C5, C6 или LA, LL, V1, V2, V3, V4, V5, V6 Примечание: RL/N и RA/R должны быть подключены для работы функции обнаружения отведений. |
| Расположение отведений | |
| Отображение раcположения | 2х6, 2х6+1R, 1х12, 4х3, 4х3+1R |
| Количество печатаемых отведений | |
| Автоматический профиль | 2х6+1R, 2х6, 4х3+1R, 4х3, 1х12, 1х6 |
| Ручной профиль | 6/12 |
| Профиль Ритма | 1/2 |
| Длина записи | |
| ЭКГ 12 отведений | 10 с; 12 с; 15 с; 20 с для отдыха 30 с, 1 мин, 2 мин, 6 мин, 10 мин и 20 мин |
| Количество сохраненных записей | 3500 записей (10 с) |
| Количество сохраненных пациентов | 1000 |
| Количество сохраненных пользователей | 100 |
| Фильтры | |
| Сеть | Нет, адаптивный ~50/60 Гц |
| Мио | 170 Гц, 90 Гц адаптивный, 20 Гц, 25 Гц, 35 Гц |
| Дрейф | 0,049 Гц, 0,07 Гц кубический сплайн, 0,25 Гц адаптивный, 0,05 Гц |
| Классификация IP | IP20 |
| Модуль сбора данных | |
| Тип рабочей части | Тип CF — электроды, кабель пациента |
| Прикладная часть | Электроды и кабель пациента. |
| Амплитудное разрешение | 1 мкВ ±1 % на LSB при 500 SPS |
| Амплитудная погрешность | <±5% |
| Динамический диапазон | |
| Динамический диапазон постоянного тока должен быть минимум | +/- 300 мВ. |
| Динамический диапазон переменного тока должен быть | +/- 5 мВ |
| Диапазон частот | 0,049 - 250 Гц |
| Частота дискретизации | 1000 Гц |
| Сохранение частоты | 500 Гц |
| Входное сопротивление | >2,5 МОм |
| Подавление синфазного сигнала | |
| Фильтр выключен | >95 дБ |
| Фильтр 50/60 Гц включен | >100 дБ |
| Обнаружение кардиостимулятора | |
| Обнаруживает импульсы кардиостимуляции | Да |
| Ширина импульса | 0,1 мс – 2 мс |
| Амплитуда импульса | 2 мВ – 250 мВ |
| Частота сердцебиения | 30-300 ударов в минуту ± 10% или ± 5 ударов в минуту, в зависимости от того, что выше |
| Классификация IP | IPX3 (модуль сбора данных) |
| Условия эксплуатации | |
| Температура | от 10 °C до +35 °C |
| Относительная влажность | от 30 % до 75 %, без конденсации |
| Атмосферное давление | от 700 гПа до 1060 гПа |
| Высота | до 3000 м |
| Условия транспортировки / хранения | |
| Температура | от -10°С до +55°С |
| Относительная влажность | от 10 % до 85 %, без конденсации |
| Атмосферное давление | от 650 гПа до 1100 гПа |
| Источник питания | |
| Напряжение сети | 100–240 В переменного тока +/-10 % |
| Частота | 50 Гц, 60 Гц (47–63 Гц) |
| Класс электробезопасности | Класс I |
| Защита от поражения электрическим током | Изделие с внутренним источником питания |
| Группа в зависимости от механических воздействий | Да |
| Аккумулятор | |
| Батарея | Литий-ионный аккумулятор (1 упаковка) 14,52 В, 3250 мАч, 47,19 Втч |
| Печатные отчеты (одна страница) | 500 отчетов |
| Ручная печать | 120 минут |
| Непрерывный мониторинг сигнала | 340 минут |
| Время зарядки | 4 часа (если полностью разряжен) |
| Количество периферийных соединений | |
| USB | 2 |
| Локальная сеть | 1 |
| Wi-Fi | |
| Частота Wi-Fi | 2,4 ГГц, 5 ГГц |
| Канал связи | от 1 (2412 МГц) до 11 (2462 МГц) от 36 (5180 МГц) до 48 (5240 МГц), от 149 (5745 МГц) до 165 (5825 МГц) |
| Модуляция | Диапазон 2,4 ГГц – IEEE 802.11b/g/n: BPSK, QPSK, 16-QAM, 64-QAM Диапазон 5 ГГц – IEEE 802.11a/n: BPSK, QPSK, 16-QAM, 64-QAM |
| Максимальная измеренная мощность | Диапазон 2,4 ГГц – 14,3 дБм, измерено на скорости 1 Мбит/с Диапазон 5 ГГц – 15,1 дБм, измерено на скорости 6 Мбит/с |
| Вакуумная система Handy Vaq | |
| Вакуум | 250 мбар |
| 5 настроек вакуума | 100 / 130 / 170 / 210 / 250 мбар |
| Объем | 2,7 л/мин |
| Вход | 100–240 В переменного тока, 50/60 Гц, 0,6 А |
| Выход | 5 В постоянного тока, 3,6 А |
| Тип рабочей части | CF |
| Классификация IP | IPX0 |
