Электрокардиограф BTL-08 LC 12-ти канальный, с бумагой А5, BTL, Великобритания
 |
Страна-производитель: Великобритания
12-канальные электрокардиографы LC BTL-08 являются приборами для профессионального использования. Данные приборы изготавливаются для отделений кардиологии лечебно-профилактических учреждений.
Для данного прибора характерно отличное качество вывода на печать формата A5, 8.4 сенсорный дисплей, технология Wi-Fi, LAN передача данных и опция обновления спирометрией. Это позволяет говорить о том, что электрокардиограф LC отвечает высоким стандартам в медицине.
Электрокардиографы марки BTL эффективно выявляют различные кардиологические патологии способом считывания электрических потенциалов при работе мышцы сердца в разных вариантах отведений с последующей записью в виде электрокардиограммы.
|

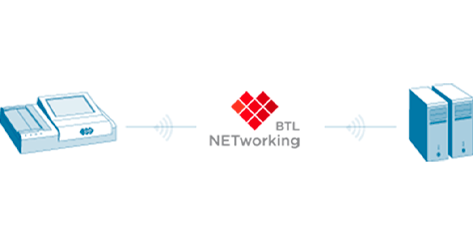

Благодаря проведенной модернизации приборов модулями BTL-08 Wi-Fi и LAN были оптимизированы рабочие процессы за счет автоматизированной передачи ЭКГ-записей в программное обеспечение BTL CardioPoint. Программное обеспечение, установленное в электрокардиографах BTL, дает возможность осуществлять качественный анализ, просмотр и экспорт ЭКГ-записей в другие программы клиник. |
 |
 |

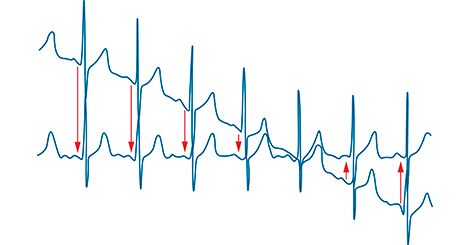

Наличие уникальных автоадаптивных фильтров BTL позволяет стабилизировать ЭКГ-сигнал и эффективно удалять шум, при этом исключается появление искажений в естественной форме ЭКГ. Все это служит формированию высококачественной печати. |
|

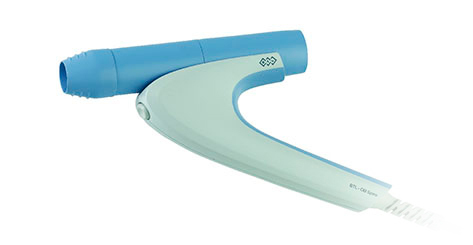

Электрокардиографы BTL могут быть легко преобразованы в кардио-пульномологический комплекс профессионального уровня, для чего достаточно простого подключения пневматохографа BTL. С помощью указанной системы можно записывать и затем анализировать записи электрокардиограмм, а также данных спирометрии – поток-объем и объем-время. |
 |
 |
В качестве опционального дополнения к электрокардиографу может быть использовано программное обеспечение BTL-CardioPoint ECG. Указанная комбинация позволяет просматривать и анализировать ЭКГ-записи непосредственно на дисплее компьютера. Оборудование с установленным указанным программным обеспечением способно управлять данными пациента, а также обеспечивает дополнительные возможности диагностики. |
|
Применение ПО BTL CardioPoint представляет собой универсальное программное решение, которое объединяет в единую платформу ЭКГ покоя, суточное мониторирование ЭКГ по Холтеру, стресс-тесты, суточное мониторирование артериального давления, спирометрию. За счет возможностей диагностики, графических/сетевых конфигураций программное обеспечение адаптируется к пользовательским требованиям, причем пользователь не должен подстраиваться под него. |
 |
Технические характеристики
| Прибор | |
| Экран | 8.4″ цветной сенсорный экран |
| Размеры экрана | 171 × 128 мм |
| Разрешение экрана | 640 × 480 пикселей |
| Клавиатура | комбинированная алфавитно-цифровая и функциональная, сенсорные кнопки экрана |
| Контакт электродов | индикация контакта каждого электрода |
| Интерфейс | RS 232, USB, LAN (опция), WiFi (опция) |
| Размеры | 407 × 312 × 125 мм |
| Примерный вес | 5.7 кг |
| Принтер | |
| Ширина бумаги | 210 мм |
| Тип бумаги | рулон, факсовая, z-образная A5, z-образная A4 / A4-офисная бумага |
| Тип печати | термо / внешний струйный или лазерный принтер |
| Скорость печати бумаги | 5, 10, 25, 50 мм/сек |
| Обработка сигнала | |
| Количество каналов | 12 |
| Количество отведений | 12 |
| Отображаемые отведения | 3, 6, 12 |
| Печать отведений | 3, 4, 6, 12, 3 × 4 + 1, 3 × 4 + 2, 3 × 4 + 3, 4 × 3 + 1, 6 × 2 + 1, 6 × 2 + 2 |
| Передача в автоматическом режиме | реальное время / синхронно |
| Определение кардиостимулятора | да (специализированная ИС) |
| Чувствительность | 2.5, 5, 10, 20 мм/мВ |
| Сохраненные записи (10-сек записи) | 250 (минимум), 400 (стандартно) |
| Длинные записи ЭКГ 1 отведение / 2 отведения | 10/10 мин |
| Цифровые фильтры | |
| Адаптивный сетевой фильтр | 50–60 Гц |
| Фильтр мышечных артефактов | 35, 25 Гц |
| Фильтры базовой линии | 0.05 (3.2 с), 0.11 (1.5 с), 0.25 (0.6 с), 0.50 (0.3 с), 1.50 (0.1 с), сплайн |
| Автоматические фильтры | автоадаптивный |
| Профили пользователей | |
| Количество профилей в автоматическом и ручном режиме | неограничено |
| Количество профилей в режиме записи ЭКГ | неограничено |
| Краткий обзор доступных опций | |
| Диагностика (включает: усреднение, анализ, текстовую интерпретацию) | опция |
| Подключение к ПК с программным обеспечением BTL CardioPoint-ECG | опция |
| Эргометрия с программным обеспечением BTL CardioPoint-Ergo | опция |
| Wi-Fi, LAN соединение с ПК | опция |
| Техническая характеристика | |
| Питание | 100–230 В, 50–60 Гц |
| Частотный диапазон | 0.05–170 Гц |
| Шум квантования | 3.9 мкВ |
| Разрядность АЦП | 13 бит |
| Частота дискретизации | 2000 Гц |
| Определение кардиостимулятора | 100 мксек / специализированная ИС с функцией обнаружения частоты 40000 Гц |
| Динамический диапазон | 15.9 мВ |
| Напряжение поляризации | ± 400 мВ |
| Макс.диапазон входного напряжения | ± 5 В |
| Входное сопротивление | > 20 Мом |
| Коэффициент ослабления синфазного сигнала | > 100 дБ |
| Емкость аккумулятора | автоматический режим: до 50 распечаток, ручной режим: до 35 мин.печати, режим ожидания: до 120 минут |
| Время зарядки | примерно 4–6 часов (при полной разрядке) |
