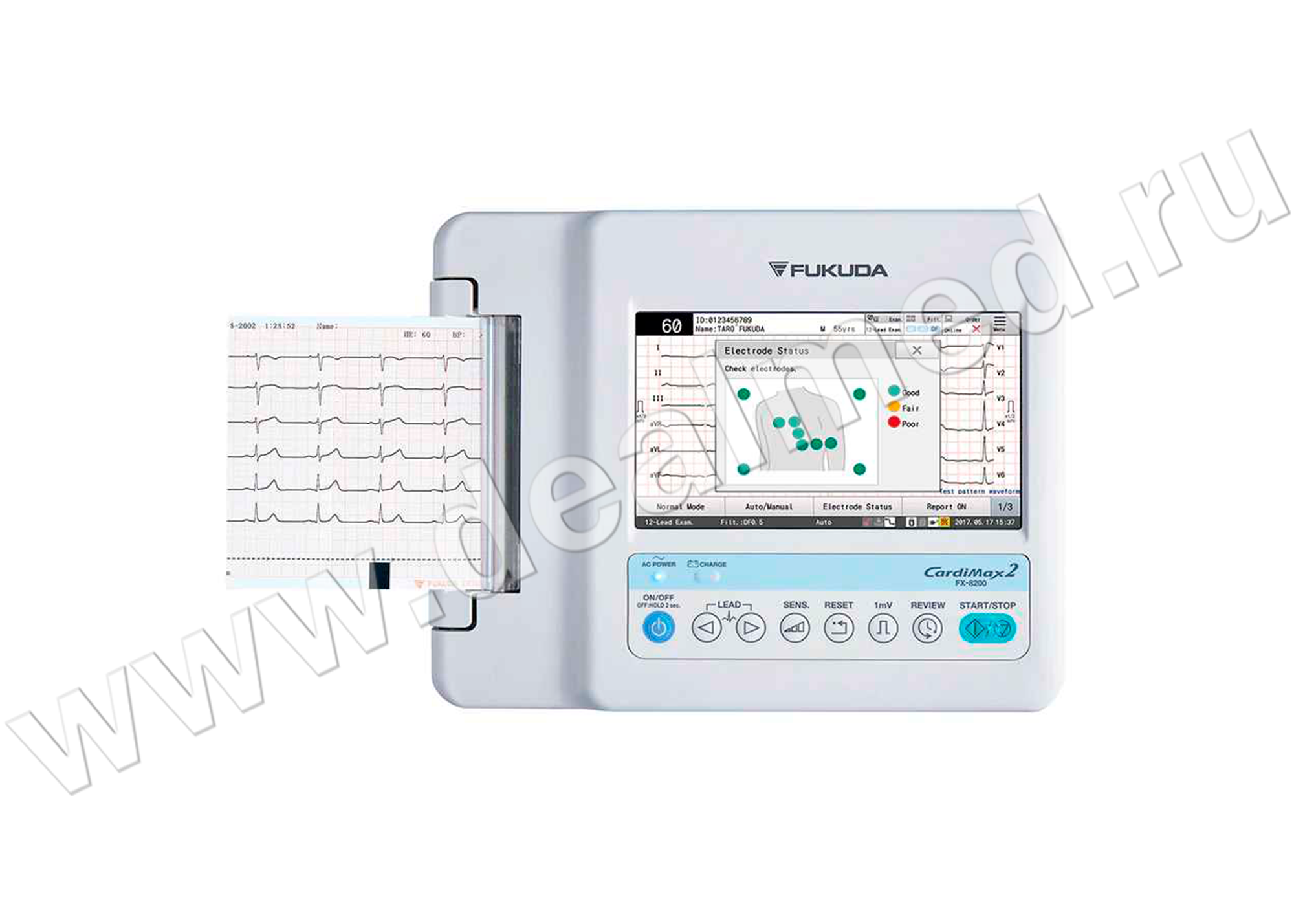

Электрокардиограф Cardimax2 FX-8200, с принадлежностями, Fukuda DENSHI, Япония
 |
|
|
 |
-
Москва: 2
Страна-производитель: Япония
Большой цветной сенсорный экран обеспечивает оператору свободный доступ к множеству функций устройства, имеющего компактный и лёгкий корпус.
Cтандартная запись ЭКГ в 12-ти отведениях
Устройство FX-8200 получает данные ЭКГ в 12- ти отведениях и выполняет печать сигналов и измерений на картографической бумаге шириной 110 мм. Аппаратное и программное обеспечение были недавно разработаны для повышения общей точности измерения ЭКГ.
 |
 |
| Запись отведения, 3 канала + 1 ритм | 6-тиканальная запись |
Разновидности форматов записи
Оператор может выбрать желаемый формат записи сигнала для 3-х или 6-ти каналов, сформировать отчёт. Режим автоматической записи (Automatic Recording Mode) позволяет выбирать такие же каналы, а также выполнять запись отведения в формате 3 канала + 1 ритм. Кроме того, при необходимости можно выбрать формат получения данных для Отчёта об измерениях или Отчёта об анализе ЭКГ (опционально).
 |
 |
| Отчёт об измерениях (доминант 3) | Отчёт об измерениях (доминант 1) |
Исследование трендграфа R-R интервалов
Исследование трендграфа R-R интервалов - стандартная функция. Измерение количественная оценка R-R интервалов для выбранного отведения выполняются в течение максимум 5-ти минут, результат записывается в виде отчёта. Отчёт можно использовать в качестве индикатора вегетативной дисфункции.
 |
||
| Трендграф R-R интервалов |
Встроенная память
Устройство FX-8200 оснащено встроенной памятью, в которой может храниться до 500 результатов обследований. Оператор может просмотреть выбранные записи ЭКГ из памяти и распечатать их по мере необходимости. Кроме того, можно распечатать общий перечень данных.
Новая программа анализа ЭКГ и аритмии
Программа анализа (FP-809, опционально) позволяет устройству FX-8200 выполнять анализ данных ЭКГ и определять аритмии. Значительный опыт компании Fukuda в разработке программного обеспечения для анализа ЭКГ использовался при разработке данной последней версии программы (TG), которая обеспечивает ещё большую точность анализа.
 |
 |
| Форма сигнала при аритмии | Аналитический отчёт |
Коммуникационные порты
В вашем распоряжении два USB порта - для присоединения носителя памяти (USB накопителя) или считывателя штрих-кодов. Стандартный сетевой порт обеспечивает двунаправленную связь с нашей Системой управления данными (EFS-250).
Работа от батареи
Встроенная батарея (опционально) позволяет устройству FX-8200 работать в течение примерно двух часов без подключения к электросети.
Большой цветной ЖК-экран
ЖК-экран шириной 7 дюймов отображает сигналы ЭКГ в реальном времени, до 12 отведений одновременно, что позволяет оператору проверять состояние сигнала перед выполнением записи ЭКГ. На ЖК-экране отображаются сигналы и частота сердечных сокращений, а также данные пациента (например, идентификационный номер) и состояние самого прибора, включая настройки фильтров.
Управление сенсорным экраном
Устройство FX-8200 было разработано таким образом, чтобы использовать его было чрезвычайно просто. На экране отображаются только те клавиши, которые необходимы для используемой в настоящий момент функции. Пиктограммы можно выбирать во время просмотра данных на экране, что позволяет легко использовать множество функций устройства. Для ввода имени пациента и другой информации сенсорный экран можно превратить в буквенно-цифровую клавиатуру.
Технические характеристики
| Электрокардиограф | |
| Исследование | Стандартно 12 отведений (в покое), Аритмия (3 отведения), Ритм RR (1 отведение) |
| Чувствительность | 1/4, 1/2, 1, 2 мВ/см |
| Напряжение поляризации | ±600 мВ или более |
| Амплитудно-частотная характеристика | от 0,05 Гц до 150 Гц (в пределах уровня -3 дБ) |
| Коэффициент ослабления (подавления) синфазного сигнала | 103 дБ или более |
| Внутренние шумы | 30 мкВ (размах) или менее |
| Частота дискретизации | 8000 Гц (сэмплов/сек) |
| Фильтр AC (перем. ток) | -20 дБ или менее, 50/60 Гц |
| Фильтр Мышца | - 3 дБ (- 6 дБ/окт), 25/35 Гц |
| Фильтр Дрифт | - 3 дБ (- 6 дБ/окт), 0,25/0,5 Гц |
| Аналого-цифровой преобразователь | 18 бит |
| Регистрирующее устройство | |
| Регистрирующая система | Матричная термоголовка |
| Ширина бумаги | 110 мм |
| Скорость записи | 5, 10, 12,5, 25 или 50 мм/сек |
| Разрешение | 8 точек/мм |
| Регистрируемые каналы | Авто: 3 канала х 4, 3 канала х 4 + R, 6 каналов х 2 Вручную: 3 канала, 6 каналов |

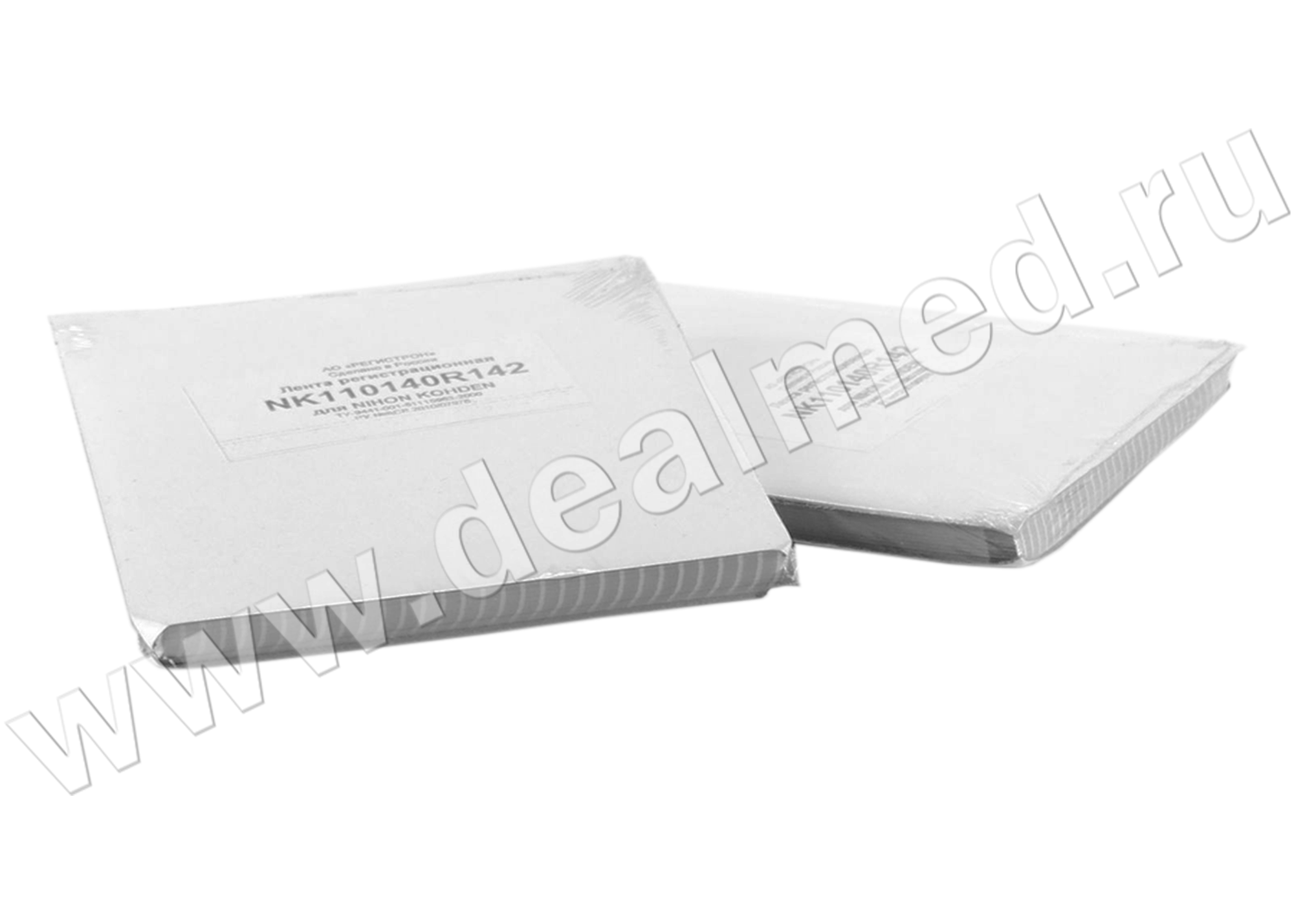

| Бумага регистрационная | Пачка (Z-сложение): ОР-222ТЕ (110 мм х 20 м) |
| Внешние разъёмы | |
| LAN | LAN порт (10/100base TX) х 1 |
| USB | USB порт (USB 2.0) х 2 |
| USB | USB порт (USB 2.0) х 1 (для Wi-Fi адаптера) |
| Дисплей | |
| Тип | ЖК-дисплей 7’’- цветной, широкоформатный, с подсветкой |
| Разрешение | 800х480 пикс. |
| Отображение каналов | 6, 12 |
| Информация о пациенте | Идентификационный номер, возраст, пол, рост, вес и т. д. |
| Настройки функциональных клавиш (Function Keys Settings) | Позволяет выполнять персональные настройки функциональных клавиш |
| Экран контроля электрода (Electrode Confirmation Screen) | Позволяет контролировать наличие контакта электрода |
| Основные параметры | |
| Безопасность | Класс I и оборудование с внутренним источником питания, тип CF |
| Потребляемая мощность (АС) | 100-240 В, перем. ток, 50/60 Гц |
| Потребляемая мощность | 80 ВА |
| Потребляемая мощность (DС) | Никель-металлогидридная батарея NiMH (8PH-4/3A3700-H-J18), 9,6 В, пост. ток |
| Время работы батареи | 120 мин. |
| Время зарядки батареи | 150 мин. |
| Размеры | 260 (Ш) х 206 (Г) х 66 (В) мм |
| Вес | Прибл. 2,8 кг (без батареи) |
| Рабочая среда | |
| Температура | 10-45°С |
| Влажность | 25-95% |
| Условия транспортировки/хранения | |
| Температура | 10-60°С |
| Влажность | 10-95% |
Стандартный комплект поставки
| Наименование | Количество, шт. |
| Электрокардиограф Fukuda FX-8200 | 1 |
| 10 электродный кабель пациента | 1 |

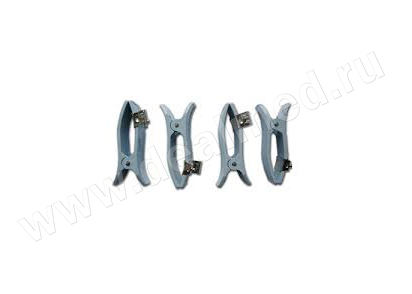

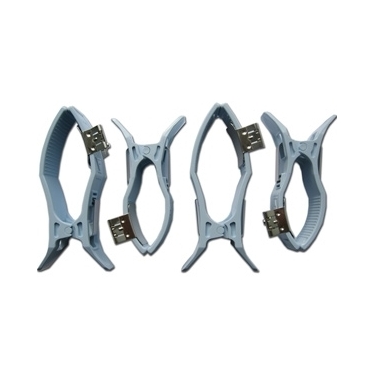

| Электроды для конечностей | 4 |

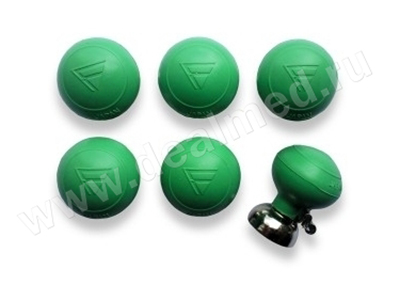

| Грудные электроды | 6 |
| Кабель питания с адаптером | 1 |
| Инструкция по эксплуатации (рус.) | 1 |
